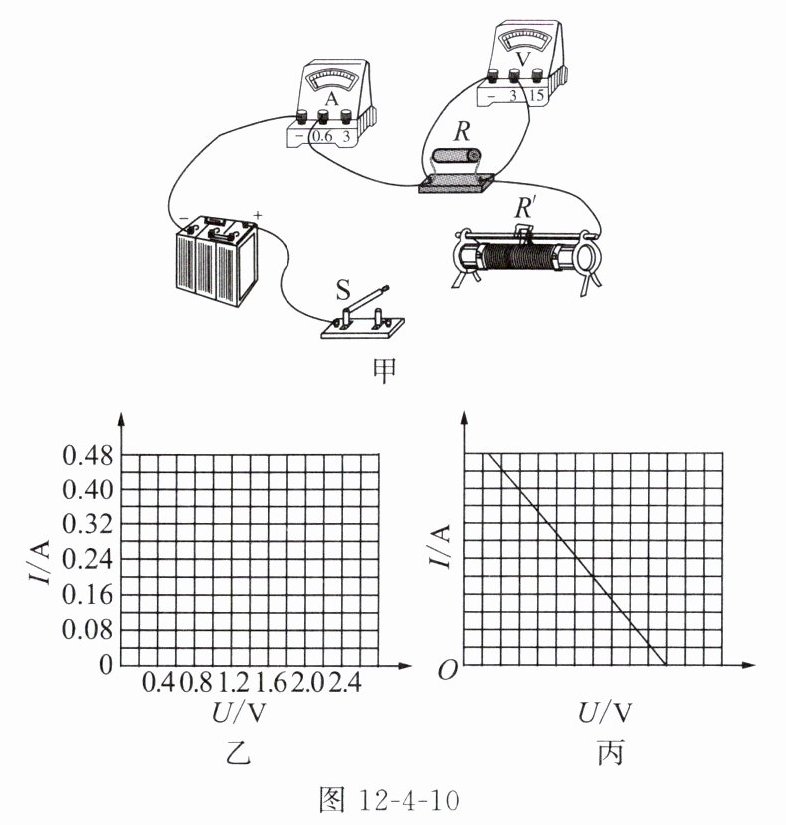

8. 图12-4-10甲为小俊和小红在“探究电流与电压的关系”实验中连接的部分实物电路。
(1)请你用笔画线代替导线将实物电路连接完整,要求：将滑动变阻器的滑动头向右移动时,电流表的示数变大。

(2)正确连接电路,闭合开关后,发现电流表无示数,电压表有示数,则电路可能出现的故障是____。

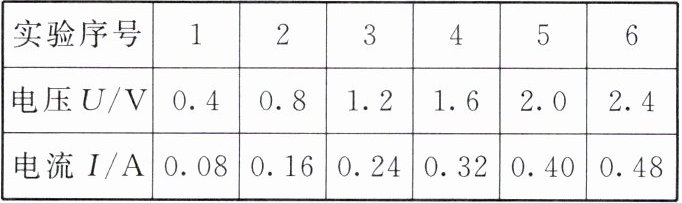

(3)排除故障后,测得的数据如下表,请你在如图12-4-10乙所示的坐标系中描点作出I-U图像。
|实验序号|1|2|3|4|5|6|
|电压U/V|0.4|0.8|1.2|1.6|2.0|2.4|
|电流I/A|0.08|0.16|0.24|0.32|0.40|0.48|

(4)小俊和小红分析图像后得出了结论,为了使结论具有普遍性,小俊提出用刚才的实验器材增加实验次数,小红提出换用不同的定值电阻重复前面的实验。你觉得科学合理的是____(选填“小俊”或“小红”)的方案。
(5)他们发现另外一组同学作出的图像(如图12-4-10丙所示)所反映出的规律与自己的不同,请你分析该小组实验中可能存在的问题：____。

答案：

(1)如图所示　　　　　 　
(2)R断路(合理即可)　
(3)如图所示　　　　　　 　
(4)小红　
(5)电压表与滑动变阻器并联
