《2025年课堂精练九年级物理全一册北师大版》

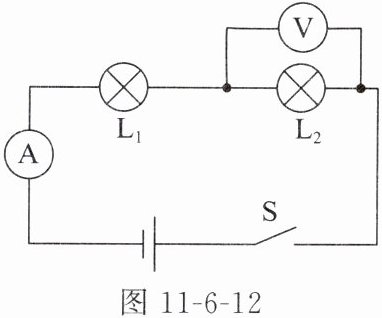

6. 如图11-6-12所示的电路中,闭合开关S后$,L_1$和$L_2$都不亮,电压表有较大的示数,电流表无示数,则电路故障可能是(C)。

$A. L_1$断路

$B. L_1$短路

$C. L_2$断路

$D. L_2$短路

答案： C

7. (2023·辽宁锦州中考)试卷在印刷厂“诞生”时,由于摩擦起电现象会使印刷机积累大量电荷,为了避免出现火花放电,工人会将机器接地。当自由电子从机器流向大地时,电流方向是从大地到机器(选填“从机器到大地”或“从大地到机器”)。

答案： 摩擦起电 从大地到机器

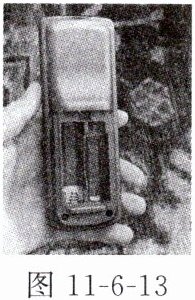

8. 图11-6-13是一个电视机遥控器,它的电池盒中应安装2节干电池,它的正常工作电压为3V。

答案： 2 3

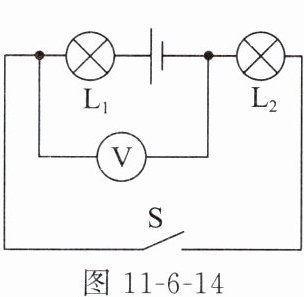

9. 如图11-6-14所示的电路中,电源电压为3 V且保持不变,开关S闭合后,电压表的示数为1 V,则灯$L_2$两端的电压为1V；通过灯$L_1$的电流等于(选填“大于”“小于”或“等于”)通过灯$L_2$的电流；若开关S断开,电压表的示数变大(选填“变大”“变小”或“不变”)。

答案： 1 等于 变大

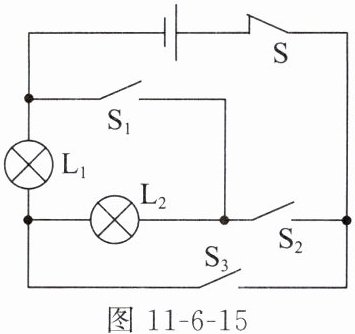

10. 电路中的开关状态如图11-6-15所示,若使灯泡$L_1$和$L_2$并联,应再闭合开关$S₁$和$S₃$；若同时闭合开关$S_2$和$S_3,$可以工作的灯泡是_________$L_1$；若将$S_1、$$S_2$和$S_3$全部换成实验室中常用的电流表或电压表且使两灯泡并联,则$S_2$处应为_________电压表,三个电表中若两个相同种类的电表指针偏转角度相同,则通过$L_1$和$L_2$的电流之比是_________4∶1。

答案： S₁和S₃ L₁ 电压 4∶1

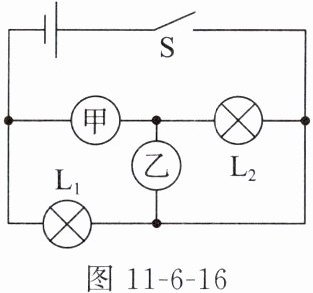

11. 如图11-6-16所示的电路中,闭合开关S后,两灯均发光,则甲是电流(选填“电流”或“电压”)表。

答案： 电流

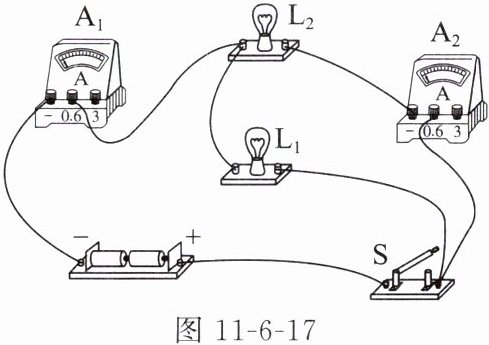

12. 在探究串、并联电路中电流的特点时,小轩做了如图11-6-17所示的实验。闭合开关S后,电流表$A_1、$$A_2$的示数分别为0.50 A、0.30 A,则通过小灯泡$L_1$的电流为0.20A,通过小灯泡$L_2$的电流为0.30A。

答案： 0.20 0.30
