《2025年课堂精练九年级物理全一册北师大版》

2. 电动自行车在现代生活中已被广泛使用。给电动自行车的电瓶充电时,电瓶相当于电路中的用电器(填电路元件名称)。电动自行车充电不当容易引发火灾,调查发现电动自行车着火大部分是由充电时线路发生短路引起的。

答案： 2. 用电器 短路

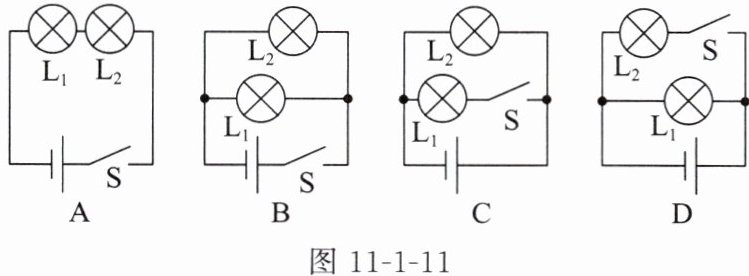

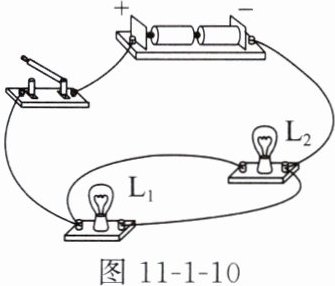

3. 图 11 - 1 - 10 为一实物图,与之对应的电路图是图 11 - 1 - 11 中的(B)。

答案： 3. B

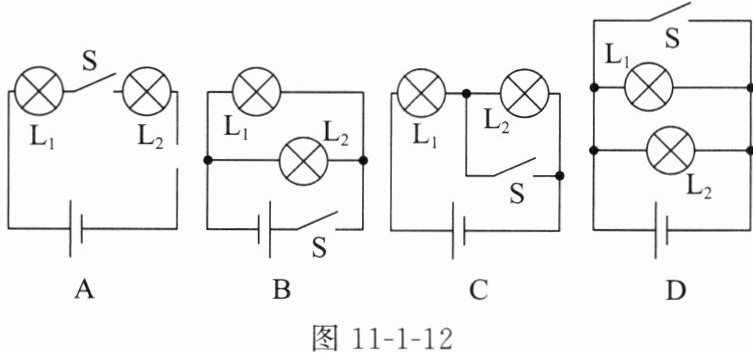

4. 在如图 11 - 1 - 12 所示的电路图中,闭合开关 S 后,两个小灯泡都能工作的是(B)。

答案： 4. B

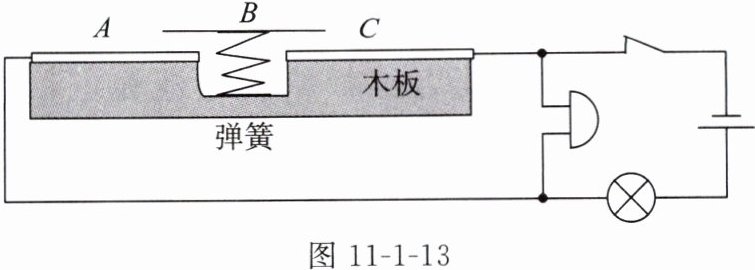

5. 图 11 - 1 - 13 是具有报警功能的文物展示台示意图,该展示台由木板、弹簧、金属片(A、B、C)和报警电路组成。当把文物搬离展示台时,金属片 B 在弹簧弹力作用下与金属片 A、C 分开。下列说法正确的是(D)。

A.文物在展示台上时,灯不亮,电铃不响
B.文物在展示台上时,灯不亮,电铃响
C.文物不在展示台上时,灯亮,电铃不响
D.文物不在展示台上时,灯亮,电铃响

答案： 5. D

6. 如图 11 - 1 - 14 所示,当只闭合开关 S 时,两灯均不亮；若同时闭合开关 S 和$ S_1 $时,只有灯$ L_2 $亮,则电路中可能出现的故障是(A)。

A.灯$ L_1 $断路
B.灯$ L_2 $断路
C.灯$ L_1 $短路
D.灯$ L_2 $短路

答案： 6. A

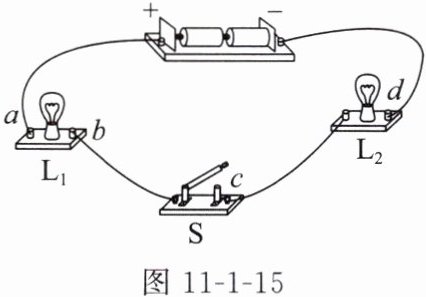

7. 图 11 - 1 - 15 为小华连接的电路,他检查导线连接无误后,闭合开关 S,发现两灯均不发光,于是他用一根导线分别连接到 a 和 b、a 和 c、b 和 c 两点处,灯$ L_1 $和$ L_2 $均不发光；再用导线连接到 c、d 两点处时,灯$ L_1 $发光,灯$ L_2 $不发光,由此判定电路故障可能是(B)。

A.灯$ L_1 $断路
B.灯$ L_2 $断路
C.灯$ L_1 $短路
D.灯$ L_2 $短路

答案： 7. B
