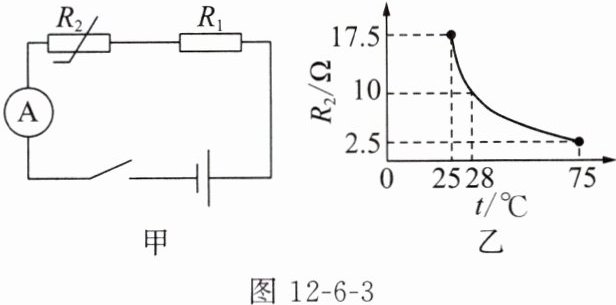

2. 某兴趣小组查阅了半导体材料相关信息后,设计了如图12-6-3甲所示的电路,现想将电流表(选用$ 0\sim0.6A $的量程)表盘改装成温度表表盘。$ R_{2} $为多种半导体材料混合制成的电阻,其阻值随温度变化的关系如图12-6-3乙所示。现将$ R_{2} 置于 25^{\circ}C $的某温箱中,电流表的示数恰为$ 0.20A $。若设计的此电路所能测量的最高温度为$ 75^{\circ}C $,则：

(1) 该兴趣小组选用的电源电压大小为4.5V,定值电阻$ R_{1} $的阻值为5$\Omega$。
(2) 请你写出通过$ R_{2} 的电流 I_{2} 与其两端电压 U_{2} $的关系式：$I_2=\frac{4.5\ V-U_2}{5\ \Omega}$。由电流表表盘改装成的温度表表盘的刻度不均匀(选填“均匀”或“不均匀”)。
(3) 若在$ R_{1} $两端并联一个电压表,随着温箱温度的改变,电流表与电压表的示数成(选填“成”或“不成”)正比。

答案： （1）4.5 5 （2）$I_2=\frac{4.5\ V-U_2}{5\ \Omega}$ 不均匀 （3）成

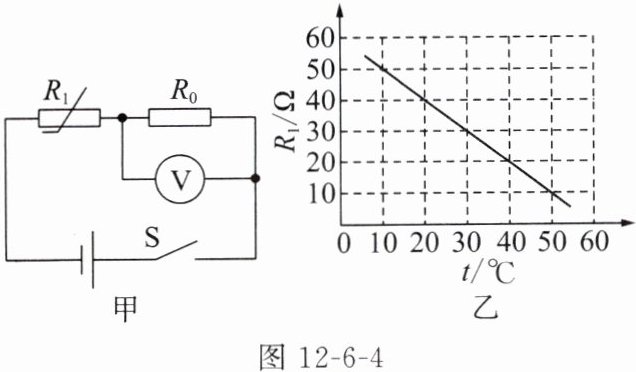

3. 某同学利用热敏电阻设计了一个用电压表示数变化实时监测环境温度变化的电路,如图12-6-4甲所示,电源电压不变,定值电阻$ R_{0}= 20\Omega $,$ R_{1} $是热敏电阻,其阻值随温度变化的关系如图12-6-4乙所示。闭合开关$ S $后：
(1) 当环境温度为$ 20^{\circ}C $时,电压表的示数为$ 2V $,电源电压是多大？
(2) 当温度在$ 10\sim50^{\circ}C $范围内变化时,请推导电压表示数$ U 与环境温度 t $的关系式。

答案： （1）6 V （2）$U=\frac{120\ V}{80-t\ ℃^{-1}}$

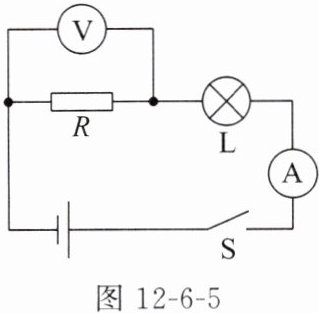

1．手机在生活中的应用越来越普遍。随着科技的进步，有些手机屏幕能随光照强度自动调节亮度。图12-6-5是其电路原理图，光敏电阻R的阻值随光照强度的增大而减小，电源电压不变。开关S闭合后，当光照强度减小时，下列说法正确的是（）。

A. 光敏电阻$ R $的阻值增大,电压表的示数变小
B. 电流表的示数变小,电压表的示数也变小
C. 小灯泡$ L $变暗,电流表的示数变小
D. 电压表的示数变大,小灯泡$ L $变亮

答案： C
