《2025年课堂精练九年级物理全一册北师大版》

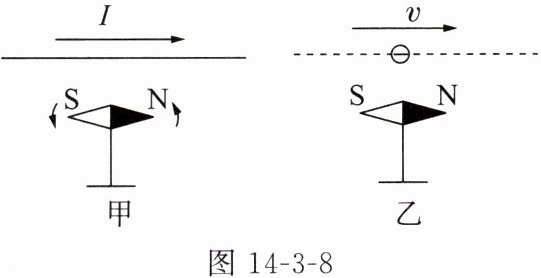

1. 如图 14-3-8 甲所示,在观察奥斯特实验时,小明注意到放置于通电直导线下放的小磁针 N 极向纸内偏转。小明由此推测：若电子沿着水平方向平行地飞过小磁针上方时(如图 14-3-8 乙所示),小磁针也将发生偏转。请你说出小明推测的依据：电子定向移动形成电流，电流周围存在磁场。图 14-3-8 乙中你认为小磁针的 N 极会向纸外(选填“纸内”或“纸外”)偏转。

答案： 电子定向移动形成电流，电流周围存在磁场 纸外

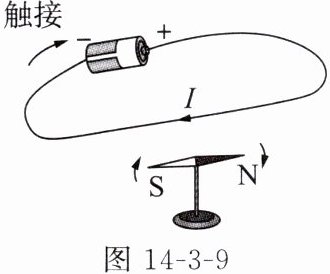

2. 如图 14-3-9 所示,桌面上有一枚可自由转动的小磁针,导线与电池触接前,小磁针静止时S(选填“N”或“S”)极指南；当导线与电池触接时,小磁针发生偏转,说明通电导线周围存在磁场；断开电路,小磁针会(选填“会”或“不会”)回到原来的位置。

答案： S 磁场 会

3. 如图 14-3-10 所示,请标出闭合开关后螺线管右端的磁极极性(标“N”或“S”)。

答案：
如图所示

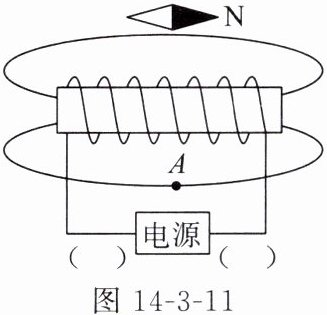

4. 如图 14-3-11 所示,请根据小磁针(可自由转动)静止时 N 极的指向标出 A 处的磁感线方向和电源的正、负极。

答案：
如图所示

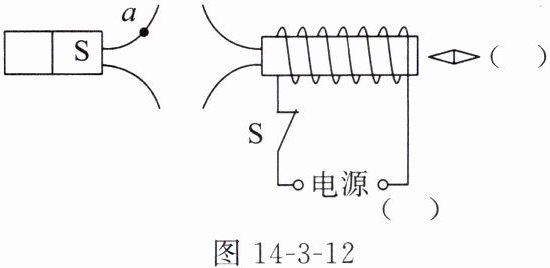

5. 在通电螺线管左侧放一条形磁体,闭合开关 S 后,可自由转动的小磁针静止在如图 14-3-12 所示的位置。请标出电源右侧的极性(标“+”或“-”)、a 点的磁感线方向、小磁针静止时右端的磁极极性(标“N”或“S”)。

答案：

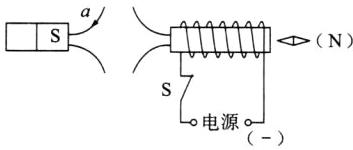

如图所示
