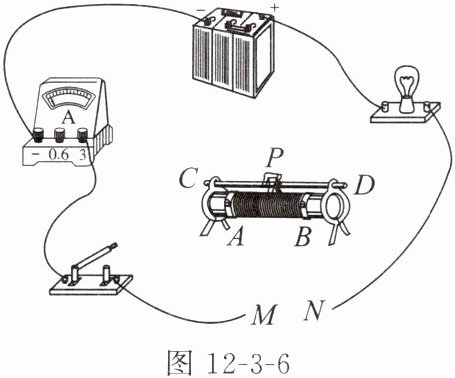

2. 图 12 - 3 - 6 是未连接完整的电路,若要求闭合开关后,滑动变阻器的滑动头 P 向左移动时灯泡变亮,则下列接法符合要求的是(A)。

A.M 接 A、N 接 D
B.M 接 B、N 接 C
C.M 接 A、N 接 B
D.M 接 C、N 接 D

答案： A

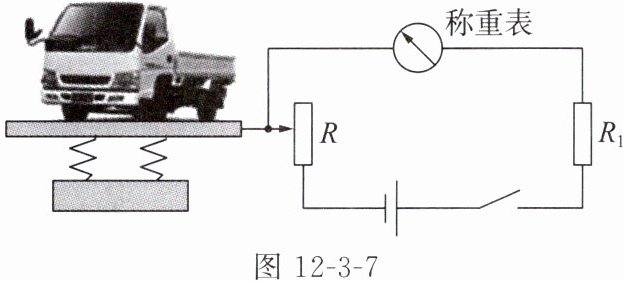

3. 某高速公路收费站对过往的货车实施计重收费,某同学结合所学的物理知识设计了如图 12 - 3 - 7 所示的计重秤原理图。闭合开关,下列说法正确的是(D)。

A.称重表其实是一个电压表
B.电路中的$ R_1 $是没有作用的
C.当车辆越重时,R 接入电路的阻值越大
D.当车辆越重时,称重表的示数越大

答案： D

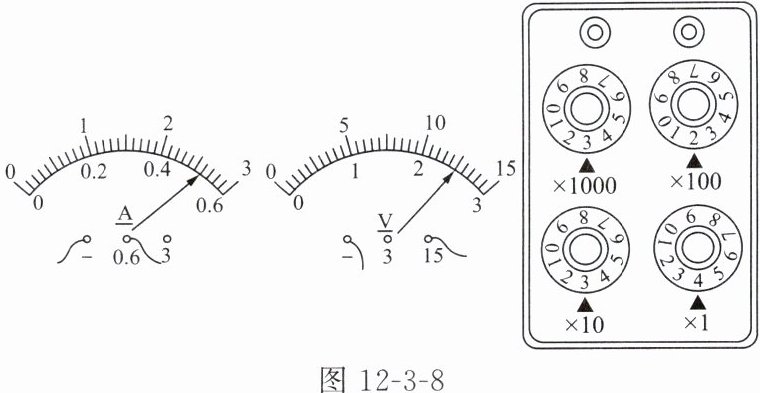

4. 如图 12 - 3 - 8 所示,电流表的示数是0.52A,电压表的示数是12.5V,电阻箱的示数是3234Ω。

答案： 0.52A；12.5V；3234Ω

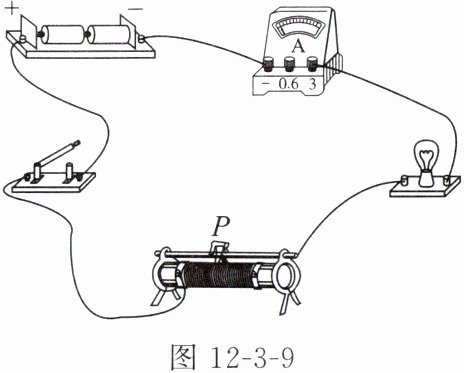

5. 如图 12 - 3 - 9 所示的电路中,电源电压保持不变。下列关于滑动变阻器的说法错误的是(A)。

A.闭合开关后,滑动头 P 向左移动,小灯泡变暗,电流表的示数变小
B.滑动变阻器的铭牌上标有“10 Ω 2 A”的字样,说明该滑动变阻器接入电路的阻值范围是 0～10 Ω
C.闭合开关前将滑动头 P 移到最右端,是为了保护电路
D.要“一上一下”接线才能发挥滑动变阻器变阻的作用

答案： A

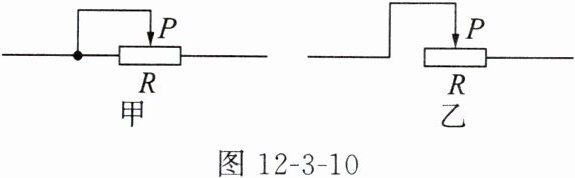

6. 如图 12 - 3 - 10 所示,甲、乙为滑动变阻器接入电路的两种方式,滑动头 P 向左移动时,变阻器接入电路的电阻变化情况分别是(A)。

A.甲、乙中的都增大
B.甲、乙中的都减小
C.甲中的增大,乙中的减小
D.甲中的减小,乙中的增大

答案： A
