《2025年课堂精练九年级物理全一册北师大版》

2. 当今社会,智能手机已经成为人们工作和生活不可或缺的一部分。智能手机的电池电压最接近下列选项中的(A)。
A.4 V
B.36 V
C.220 V
D.380 V

答案： A

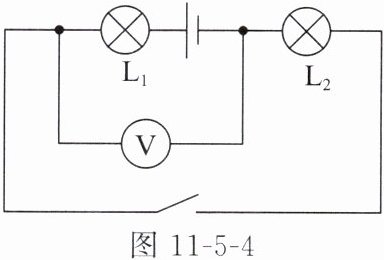

3. 如图11-5-4所示的电路中,电压表测量的是(B)。

A.灯$L_1$两端的电压
B.灯$L_2$两端的电压
C.灯$L_1$和$L_2$两端的总电压
D.电源的电压

答案： B

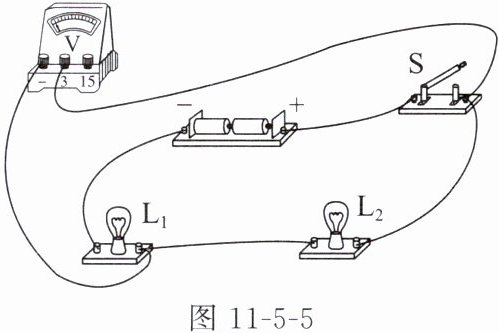

4. 如图11-5-5所示的电路中,当开关S闭合时$,L_1、$$L_2$两灯是串(选填“串”或“并”)联的,电压表测量的是灯$L_2$(选填$“L_1”$或$“L_2”)$两端的电压。

答案： 串 $ L_{2} $

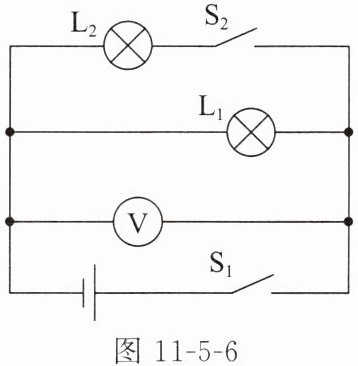

5. 如图11-5-6所示的电路中,电源电压保持不变,先闭合开关$S_1,$再闭合开关$S_2,$电压表的示数不变(选填“变大”“变小”或“不变”),小灯泡$L_1$亮度不变(选填“变亮”“变暗”或“亮度不变”)。

答案： 不变 亮度不变

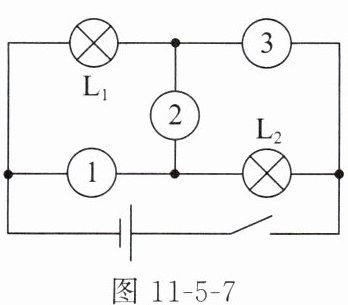

6. 如图11-5-7所示,已知灯泡$L_1$和$L_2$串联,则下列关于①、②和③三个电表(电流表或电压表)的判断正确的是(B)。

A.①是电流表,②和③是电压表
B.①和③是电压表,②是电流表
C.①和②是电流表,③是电压表
D.三个都是电流表

答案： B

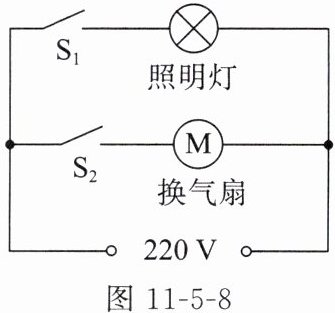

7. 小明家的卫生间装有照明灯和换气扇,其简化电路如图11-5-8所示,则下列说法正确的是(C)。
A.照明灯和换气扇不能同时工作
B.照明灯和换气扇都工作时,通过它们的电流一定相等
C.照明灯和换气扇都工作时,它们两端的电压一定相等
D.若照明灯发生断路故障,闭合开关$S_2$后,换气扇也无法工作

答案： C

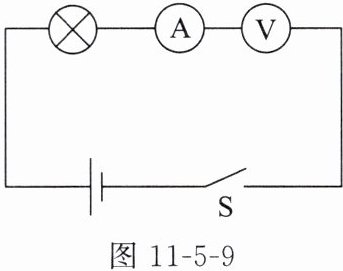

8. 若将完好的电流表、电压表、小灯泡连接成如图11-5-9所示的电路,电路各处接触良好。当开关S闭合后,会出现(C)。

A.电流表的指针明显偏转
B.小灯泡发光
C.电压表的指针明显偏转
D.电池被烧坏

答案： C
