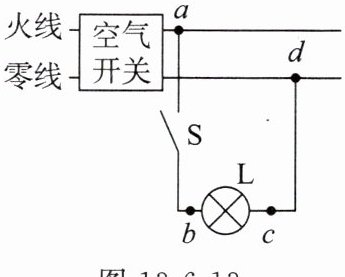

4. 如图13 - 6 - 13所示的照明电路中,闭合开关$S$后,发现灯泡$L$不亮,用试电笔分别检测$b$、$c$两点,氖管都发光。若电路中只有一处故障,则可能是(D)。

A.开关$S$断路
B.灯泡$L$断路
C.灯泡$L$短路
D.$cd$段断路

答案： D

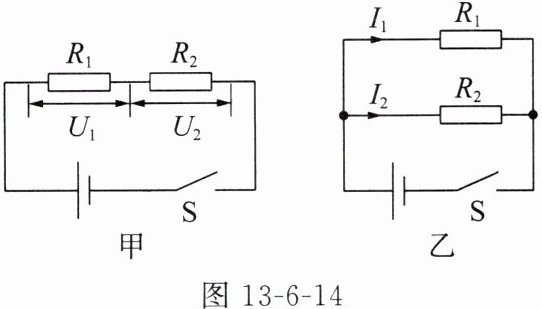

5. 现有$R_1和R_2$两个定值电阻,将它们分别按图13 - 6 - 14中的甲和乙两种方式连接在两个相同的电源上,闭合开关,甲中$U_1:U_2 = 3:1$,则下列结论正确的是(D)。

A.两个电阻的阻值之比$R_1:R_2 = 1:3$
B.乙中$I_1:I_2 = 3:1$
C.甲中$R_1和R_2的电功率之比为9:1$
D.乙中$R_1和R_2的电功率之比为1:3$

答案： D

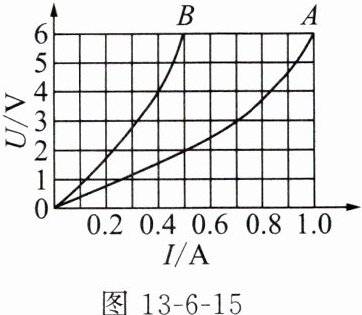

6. $A$、$B两个小灯泡的额定电压均为6\ V$,它们的$U - I$关系图像如图13 - 6 - 15所示,则下列说法正确的是(D)。

A.$A$、$B$两个小灯泡的电阻均随其两端电压的增大而减小
B.将$A$、$B两个小灯泡并联接在3\ V$的电源两端,则$A$、$B两个小灯泡的实际功率之比为2:1$
C.将$A$、$B$两个小灯泡串联接在某电源两端,$B$小灯泡恰好正常发光,则电源电压为$9\ V$
D.将$5\ \Omega的电阻与B小灯泡串联接在6\ V$的电源两端,该电阻的电功率为$0.8\ W$

答案： D

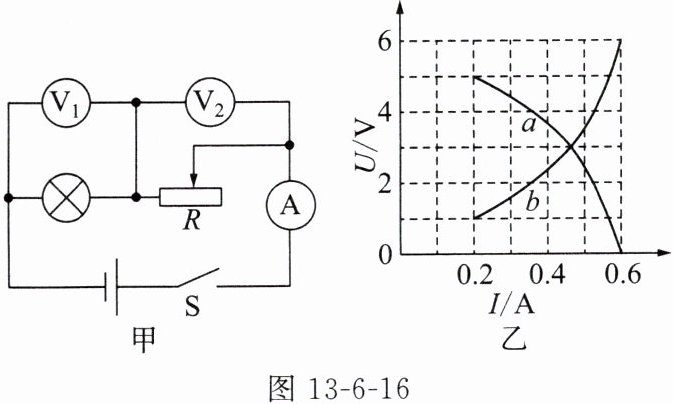

7. (2023·山东临沂中考)如图13 - 6 - 16甲所示的电路中,电源电压保持不变,闭合开关$S$后,将滑动变阻器的滑动头由最右端向最左端移动的过程中,两电压表与电流表的示数变化关系如图13 - 6 - 16乙所示,则(C)。

A.$a是灯泡的U - I$图线
B.灯泡电阻的最小值为$10\ \Omega$
C.滑动变阻器接入电路的电阻最大为$25\ \Omega$
D.电路的总功率最大为$1.2\ W$

答案： C

8. 通过甲、乙两电阻的电流随各自两端电压变化的关系如图13 - 6 - 17所示,则$R_甲$＜(选填“$＞$”“$＜$”或“$=$”)$R_乙$。当它们两端的电压相等时,甲、乙两个电阻的电功率之比$P_甲:P_乙= $3∶1。

答案： ＜ 3∶1
