5. 在“测量小灯泡的电阻”实验中,某同学连接好电路后,闭合开关,发现小灯泡不亮,但电流表有示数,则他接下来应进行的操作是(D)。
A.更换小灯泡
B.更换电源
C.检查电路是否断路
D.移动滑动变阻器的滑动头,观察小灯泡是否发光

答案： D

6. 在“测量小灯泡的电阻”实验中,已知电源电压为4.5V,小灯泡上标有“3.8V”的字样。

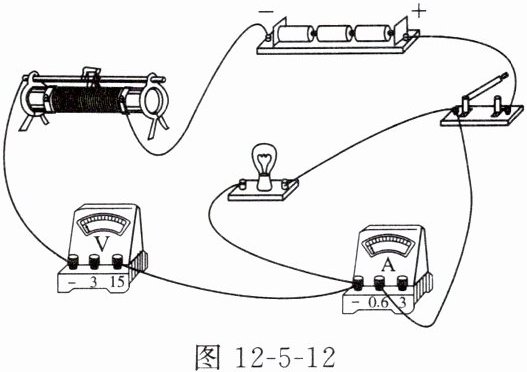

(1)小丽连接的实验电路如图12-5-12所示,其中有一条导线连接错误,请你在错误的导线上画“×”,并用笔画线代替导线画出正确的导线。

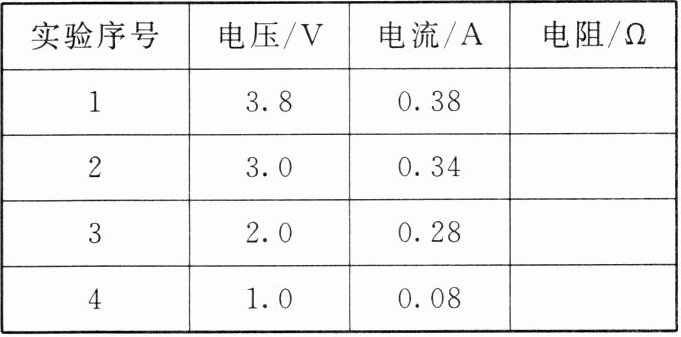

(2)电路修改正确后,小丽进行实验,记录的实验数据如下表所示。在获得第1次实验数据后,为完成上述实验,滑动变阻器接入电路的阻值应逐渐______(选填“增大”或“减小”)。


(3)计算可知小灯泡正常发光时的电阻为______Ω。
(4)请结合你已有的知识对小丽的实验数据进行分析,可知第______次实验数据是错误的,判断依据是______。

答案：

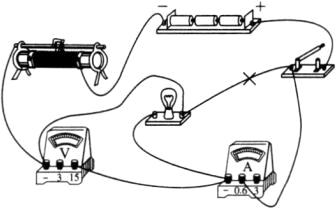

(1)如图所示
　　　　
(2)增大
(3)10
(4)4　小灯泡的电阻随温度的降低而减小

7. 小明和实验小组的同学用如图12-5-13甲所示的电路测量电阻Rₓ的阻值,电源电压为3V,滑动变阻器的最大阻值为20Ω。

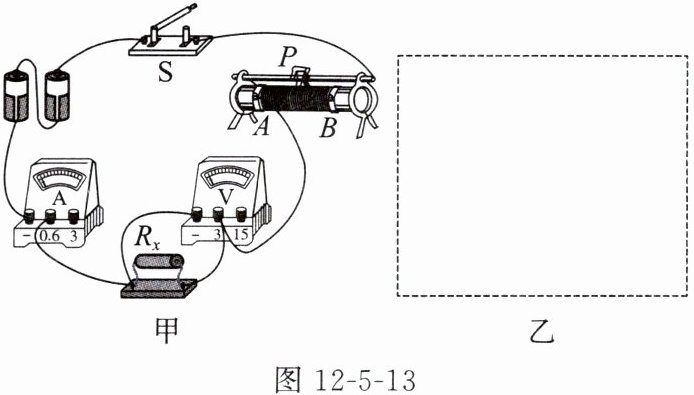

(1)请根据图12-5-13甲中的实物电路,在图12-5-13乙中的虚线框内画出对应的电路图。

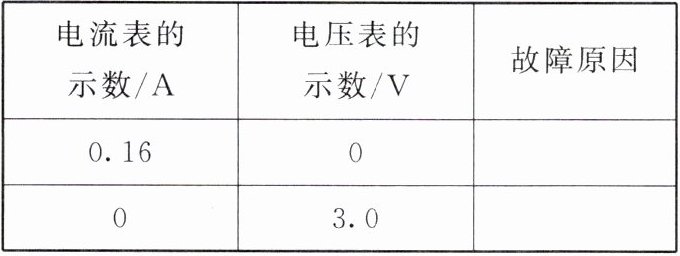

(2)小明正确地连好电路,闭合开关后,电流表、电压表的示数如下表所示,请你帮小明判断故障原因,并填在表格中。(故障发生在Rₓ处)

(3)排除故障后,某次实验中,电流表的示数为0.50A,电压表的示数如图12-5-14所示,则电阻Rₓ的阻值为______Ω。为使测量结果更精确,接下来的操作是______。

(4)在完成以上实验后,小组同学还想测量一个正常工作电压为3.8V的小灯泡正常发光时的电阻,于是他们找来一个6V的电源,但发现电压表0～15V的量程已损坏,只有0～3V的量程可用,其他器材不变。请你将电压表接到图12-5-15中的适当位置,以便完成实验。

答案：

(1)如图所示
　　　　　　　　
(2)$R_x$短路　$R_x$断路
(3)5　移动滑动变阻器的滑动头，多测几组电流值与电压值，计算$R_x$的阻值并取平均值
(4)如图所示
