《2025年课堂精练九年级物理全一册北师大版》

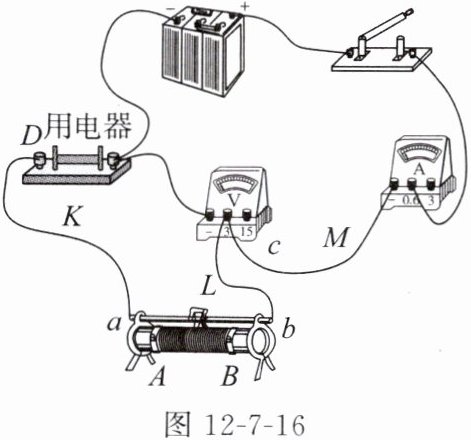

3. 在探究通过一个用电器的电流与其两端的电压的关系时,小明连接好的电路如图12-7-16所示。闭合开关,发现电流表、电压表均有示数,调节滑动变阻器的滑动头,电流表、电压表的示数都不变化。检查发现小明连接的电路有不妥之处,改正的方法可以是(B)。

A.将导线K的a端移至接线柱A
B.将导线M的c端移至接线柱B
C.将导线M的c端移至接线柱D
D.将导线L的b端移至接线柱D

答案： B

4. 如图12-7-17所示,关于“探究电流与电压的关系”实验,下列说法不正确的是(C)。

A.探究电流与电压的关系时,需要控制导体的电阻一定
B.滑动变阻器可以起到改变定值电阻两端电压的作用
C.实验结论是电流与电压成反比
D.多次实验是为了得到电流与电压之间的定性关系

答案： C

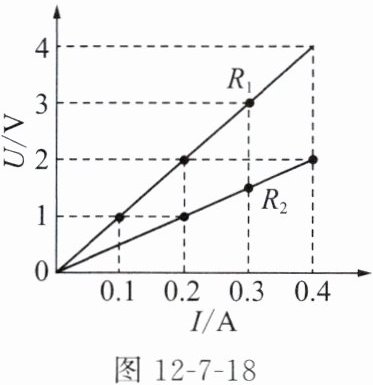

5. 图12-7-18是电阻$R_1、$$R_2$的U-I图像,则下列说法正确的是(B)。

A.电阻$R_1$两端的电压为4V时,通过$R_1$的电流为0.3A
B.电阻$R_1、$$R_2$串联,当通过它们的电流为0.2A时$,R_1、$$R_2$两端的总电压为3V
C.电阻$R_1、$$R_2$并联在2V的电源两端,通过它们的总电流是0.3A
D.电阻$R_1$和$R_2$的阻值之比是1:2

答案： B

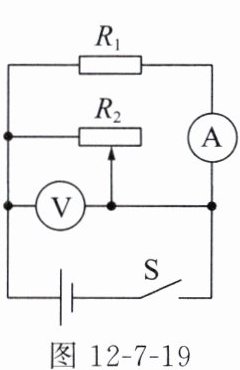

6. (2024·山东淄博中考)如图12-7-19所示的电路中,闭合开关S,滑动变阻器的滑动头向右移动时,下列说法正确的是(A)。
A.电流表的示数不变,电压表的示数不变
B.电流表的示数变小,电压表的示数变大
C.电流表的示数不变,电压表的示数变大
D.电流表的示数变小,电压表的示数不变

答案： A

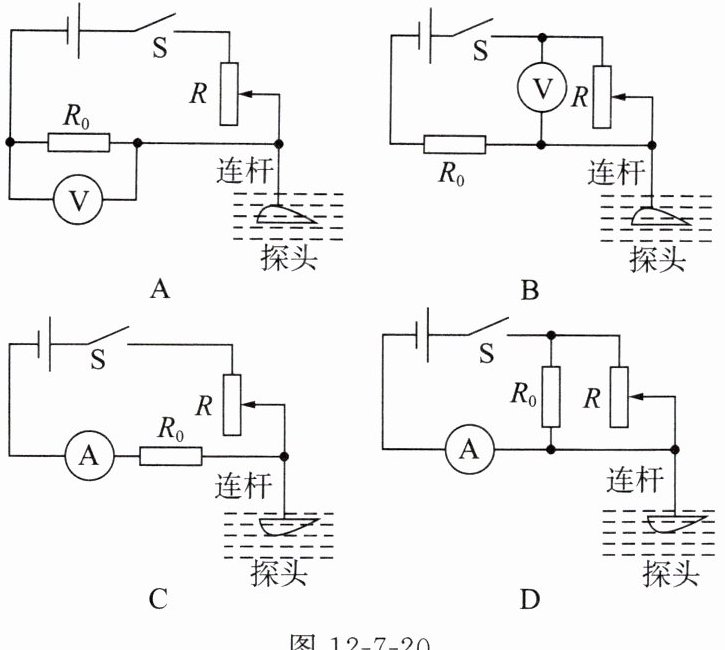

7. 某兴趣小组为检测水流速度的变化情况,设计了一个模拟电路。已知电源电压保持不变,R₀是定值电阻,机翼状的探头始终浸没在水中,通过连杆带动滑动变阻器的滑动头上下移动(注：水流速度越大,探头上下表面的压力差越大)。图12-7-20中能实现“水流速度越大,电表示数越大”的电路是(A)。

答案： A
