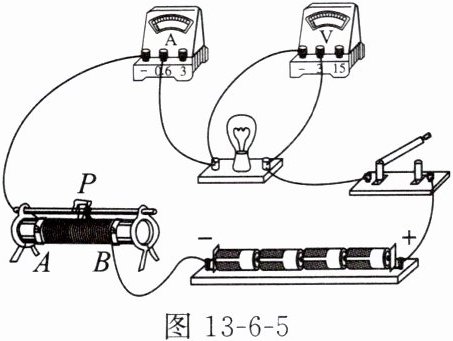

如图13 - 6 - 5所示,甲同学做“测量小灯泡的电功率”实验,所用的实验器材有：电源(电压恒为$6\ V$)、小灯泡(额定电压为$2.5\ V$,正常发光时灯丝电阻约为$10\ \Omega$)、电流表、电压表和开关各一个,规格分别为$R_1(10\ \Omega\ \ 1\ A)和R_2(30\ \Omega\ \ 0.5\ A)$的滑动变阻器各一个,导线若干。

(1)连接电路时,滑动变阻器应选$R_2$(选填“$R_1$”或“$R_2$”)。
(2)连接好电路后,闭合开关,发现小灯泡不亮,电流表有示数,电压表无示数,电路故障原因可能是小灯泡短路。

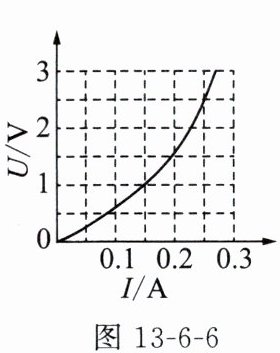

(3)排除故障,闭合开关,移动滑动变阻器的滑动头$P$至某位置时,电压表的示数为$2.2\ V$,若想测量小灯泡的额定功率,应将滑动头$P$向$B$(选填“$A$”或“$B$”)端移动。通过实验绘制出小灯泡的$U - I$图像,如图13 - 6 - 6所示,则小灯泡的额定功率为$0.625$$W$。

答案： （1）R₂ （2）小灯泡短路 （3）B 0.625

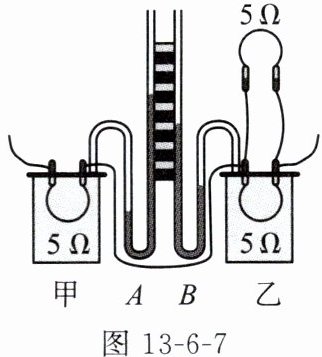

图13 - 6 - 7是“探究影响电流热效应的因素”的实验装置。甲、乙是完全相同的密闭容器,里面密封着等量的空气,$U$形管中液面高度的变化可以反映密闭空气温度的变化。闭合开关前,$A$、$B两U$形管中的液面相平。
(1)实验中,乙容器外部的电阻的作用是使甲、乙容器内通过导体的电流不相等。
(2)由于电流通过导体产生的热量不易直接测量,因此在实验中是通过$U$形管中液面高度的变化来反映甲、乙容器内空气温度的变化的,这里采用的物理研究方法是转换法。
(3)通过观察$A$、$B两U$形管中液面高度的变化,会发现甲(选填“甲”或“乙”)容器内导体的电阻产生的热量较多。由此可知,在电阻和通电时间相同时,电流越大(选填“大”或“小”),导体产生的热量越多。

答案： （1）电流 （2）转换法 （3）甲 大
