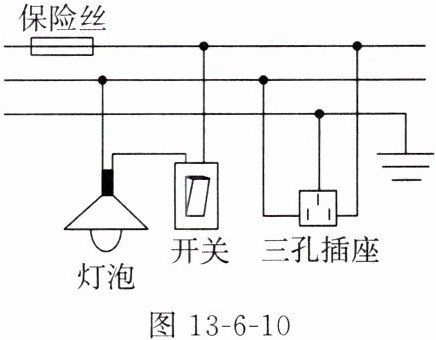

图13 - 6 - 10是小军家的电路的一部分。他闭合开关时,灯泡正常发光,再将笔记本电脑的插头插入插座中时,灯泡突然熄灭,检查发现保险丝熔断了,其原因可能是(C)。

A.笔记本电脑断路
B.灯泡断路
C.笔记本电脑的插头短路
D.笔记本电脑的电功率很小

答案： C

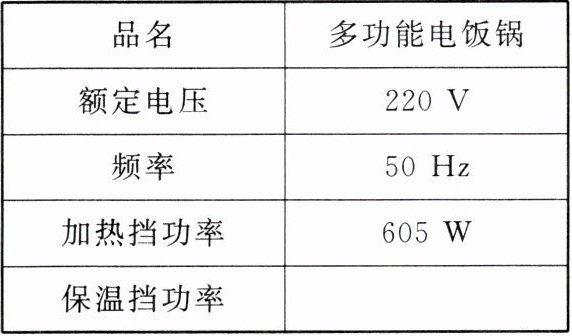

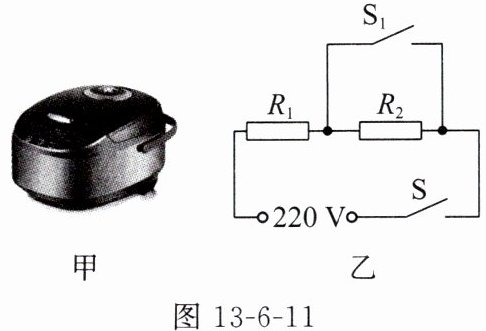

图13 - 6 - 11甲是芳芳家新买的一款多功能电饭锅,图13 - 6 - 11乙为该电饭锅的工作原理图,$R_1和R_2$均为阻值不变的电热丝,且$R_2 = 800\ \Omega$,$S$为手动开关,$S_1$为自动控制开关,多功能电饭锅的部分参数如下表所示。

|品名|多功能电饭锅|
|额定电压|$220\ V$|
|频率|$50\ Hz$|
|加热挡功率|$605\ W$|
|保温挡功率| |

(1)电热丝$R_1$的阻值是多少？
(2)电饭锅处于保温状态时,保温挡的功率是多少？
(3)芳芳想了解家庭电路的实际电压,于是她将家里的其他用电器都关闭,只让电饭锅在加热挡工作,观察到家里标有“$3000\ imp/(kW\cdoth)$”字样的电能表脉冲灯$2\ min闪烁50$次,则她家的实际电压是多少？

答案： （1）80 Ω （2）55 W （3）200 V
