《2025年课堂精练九年级物理全一册北师大版》

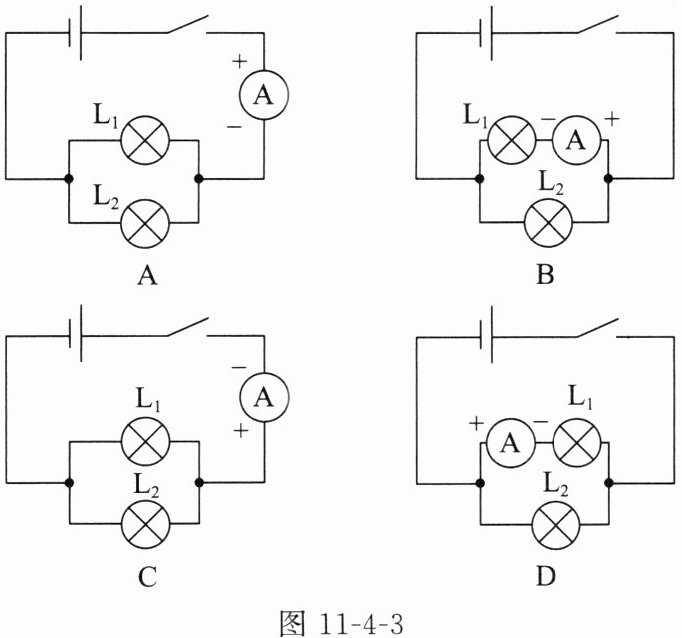

4. 如图 11 - 4 - 3 所示的电路中,闭合开关后能测量通过灯$ L_1 $的电流的是(B)。

答案： B

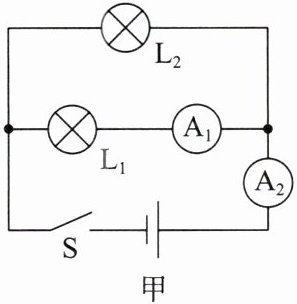

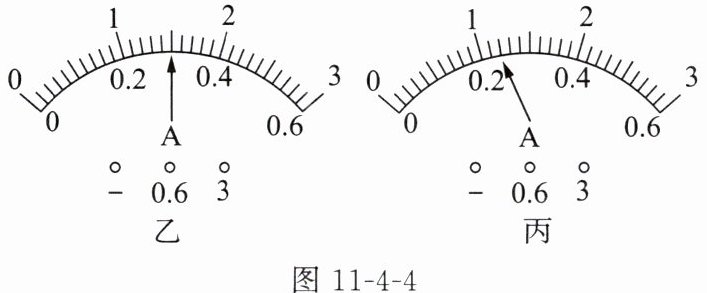

5. 如图 11 - 4 - 4 甲所示的电路中,当开关 S 闭合后,电流表$ A_1、$$A_2 $的指针偏转情况分别如图 11 - 4 - 4 乙、丙所示,其中电流表$ A_1 $测量的是通过$ L_{1} $(选填“电源$”“L_1”$或$“L_2”)$的电流,左端是它的_________负(选填“正”或“负”)接线柱；通过判断可知电流表$ A_1 $使用的是_________0~0.6A的量程,电流表$ A_2 $使用的是_________0~3A的量程,则电流表$ A_1、$$A_2 $的示数分别为_________ 0.30A、_________ 1.2A。

答案： $ L_{1} $　负　0~0.6A　0~3A　0.30　1.2

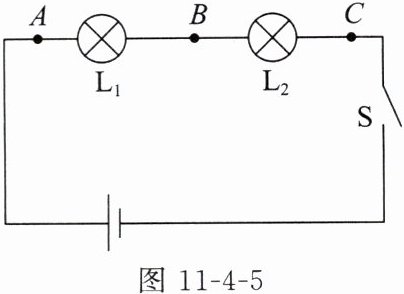

6. 如图 11 - 4 - 5 所示,闭合开关$ S,L_1 $和$ L_2 $都发光,且$ L_1 $比$ L_2 $亮一些,电路中 A、B、C 三处的电流分别为 I_A、I_B、I_C,则它们的大小关系是(A)。

A.I_A = I_B = I_C
B.I_A ＞ I_B ＞ I_C
C.I_B + I_C = I_A
D.I_B + I_C ＜ I_A

答案： A

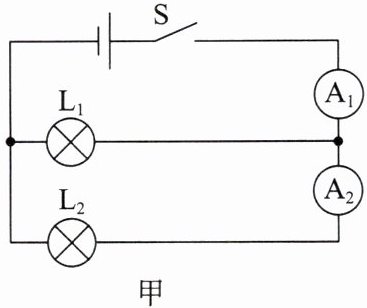

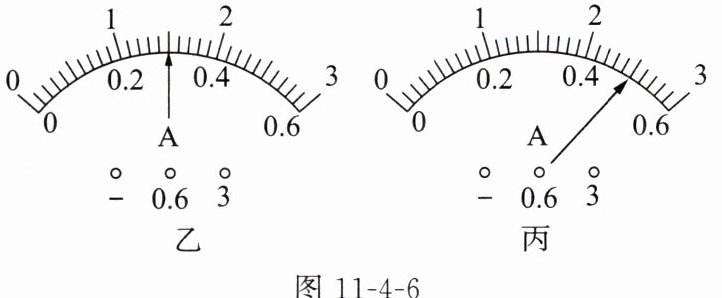

7. 如图 11 - 4 - 6 甲所示的电路中,闭合开关 S 后,电流表$ A_1、$$A_2 $的示数分别如图 11 - 4 - 6 乙、丙所示,则电流表$ A_1 $的示数是1.5A,通过小灯泡$ L_1 $的电流是1A,通过小灯泡$ L_2 $的电流是0.50A。

答案： 1.5A　1　0.50

1. 下列家用电器正常工作时的电流约为 5 A 的是(A)。
A.空调
B.LED 手电筒
C.电视机
D.电冰箱

答案： A
