《2025年课堂精练九年级物理全一册北师大版》

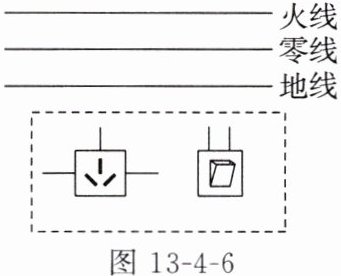

7. 用笔画线代替导线,把带有开关的插座正确地接入如图 13 - 4 - 6 所示的家庭电路中。

答案：
如图所示
　　　　　　　

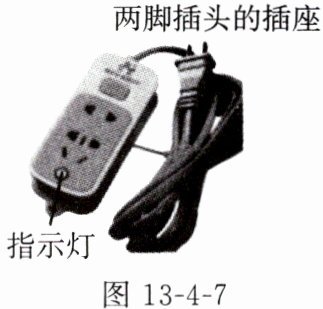

8. 图 13 - 4 - 7 是市场上的一种不符合生产标准的插座。
(1)指示灯与插座上所接的用电器之间是串联的还是并联的？
(2)插座的电源线比国家标准要求的更细,会有什么危险？
(3)如果将电冰箱通过该插座接入家庭电路中,存在什么安全隐患？

答案：
(1)指示灯与插座上所接的用电器之间是并联的。
(2)在材料和长度一定时，插座的电源线比国家标准要求的更细，即横截面积更小，则电阻更大。在电流和通电时间一定时，电阻越大，由$Q=I^{2}Rt$可知，电流产生的热量越多，容易引起电源线起火，存在安全隐患。
(3)电线一端只有两脚插头，两脚插头无法接地线，则不能将电冰箱外壳接地，若电冰箱发生漏电，可能造成触电。

1. 触电是一定大小的电流通过人体所引起的伤害事故。常见的触电类型有：
(1)火线与大地之间通过人体形成电流。
(2)火线与零线之间通过人体形成电流。
(3)高压电弧在人体中形成电流。
(4)两脚之间的跨步电压在人体中形成电流。

答案： 电流 伤害事故 （1)火线 （2)零线 （3)电弧（4)跨步电压

2. 高压输电可减少远距离输电过程中的电能损失。

答案： 高压

3. 对于安全用电必须做到“四不”,即不接触低压带电体、不靠近高压带电体、不弄湿用电器、不损坏绝缘层。

答案： 不接触 不靠近 不弄湿 不损坏

4. 一旦发生触电事故,应立即切断电路,或用绝缘体将电线挑开,使触电者与电源脱离,并及时进行抢救。

答案： 切断电路

5. 试电笔可用来辨别火线与零线。使用氖管试电笔时,手应握住试电笔的绝缘杆部分,同时要用手接触笔尾的金属体,切不可用手直接接触金属笔尖。正确使用时,若试电笔的金属笔尖接触火线,则氖管发光；若金属笔尖接触零线,则氖管不发光。

答案： 火线与零线 绝缘杆 笔尾的金属体 金属笔尖 氖管发光 氖管不发光
