《2025年课堂精练九年级物理全一册北师大版》

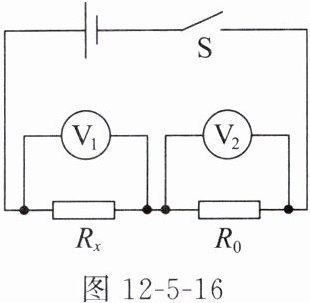

1. 如图12-5-16所示,$R_{x}$为待测电阻,$R_{0}$为阻值已知的定值电阻。

(1)把待测电阻$R_{x}与已知电阻R_{0}$串联接入电路中。
(2)用电压表分别测出电阻$R_{x}$、$R_{0}两端的电压U_{1}$、$U_{2}$,则此时通过$R_{x}$的电流为$\frac{U_{2}}{R_{0}}$,待测电阻$R_{x}$的阻值为$\frac{U_{1}}{U_{2}} \cdot R_{0}$。

答案： $\frac{U_{2}}{R_{0}}$ $\frac{U_{1}}{U_{2}} \cdot R_{0}$

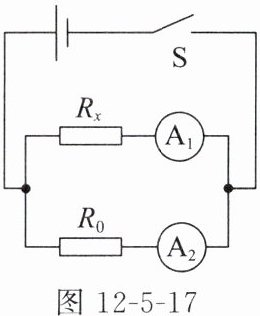

2. 如图12-5-17所示,$R_{x}$为待测电阻,$R_{0}$为阻值已知的定值电阻。

(1)把待测电阻$R_{x}与已知电阻R_{0}$并联接入电路中。
(2)用电流表分别测出通过电阻$R_{x}$、$R_{0}的电流I_{1}$、$I_{2}$,则此时$R_{x}$两端的电压为$I_{2}R_{0}$,待测电阻$R_{x}$的阻值为$\frac{I_{2}R_{0}}{I_{1}}$。

答案： $I_{2}R_{0}$ $\frac{I_{2}R_{0}}{I_{1}}$

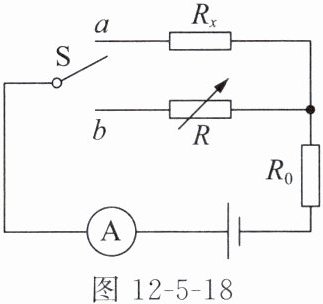

3. 用如图12-5-18所示的电路来测量待测电阻$R_{x}$的阻值,$R$为电阻箱。

(1)将开关$S拨到a$,记下电流表的示数$I$。
(2)再将开关$S拨到b$,调节电阻箱的阻值,使电流表的示数为$I$,读出此时电阻箱的阻值$R$。由于电源电压一定,电流$I$相等,则$R_{x}= $$R$。

答案： $I$ $R$
