《2025年课堂精练九年级物理全一册北师大版》

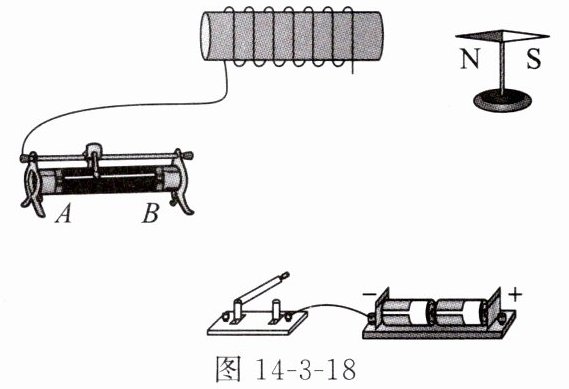

11. 如图 14-3-18 所示,请用笔画线代替导线将实物图补充完整,闭合开关后,要求：①小磁针的指向满足如图所示的方向；②滑动变阻器的滑动头向右端移动时,通电螺线管的磁性减弱。

答案：

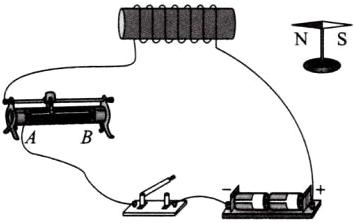

如图所示

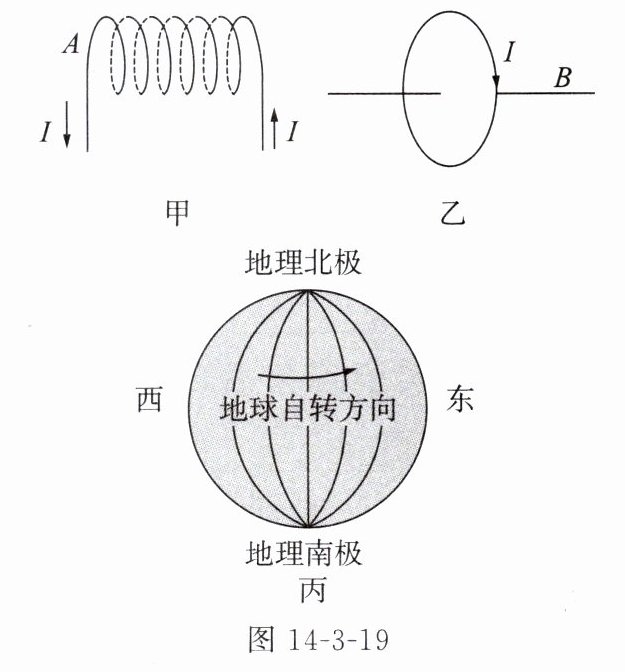

12. 通电螺线管外部的磁场与条形磁体周围的磁场相似,如图 14-3-19 甲所示,其磁极极性可以用右手螺旋定则来判定。

(1) 螺线管实际上就是由多个单匝圆形线圈组成的,通电螺线管的磁场可以看成由每一个单匝圆形通电线圈的磁场叠加而成,因此应用右手螺旋定则也可以判定单匝圆形通电线圈的磁极极性。现一单匝圆形通电线圈中的电流方向如图 14-3-19 乙所示,则其 B 端是N(选填“N”或“S”)极。
(2) 地球周围存在磁场,有学者认为,地磁场是由地球带电自转形成圆形电流引起的,地球自转的方向为自西向东(如图 14-3-19 丙所示),则形成的圆形电流的方向与地球自转方向相反(选填“相同”或“相反”)。物理学中规定正电荷定向移动的方向为电流方向,那么地球带负(选填“正”或“负”)电。

答案：
(1)N
(2)相反 负
