《2025年课堂精练九年级物理全一册北师大版》

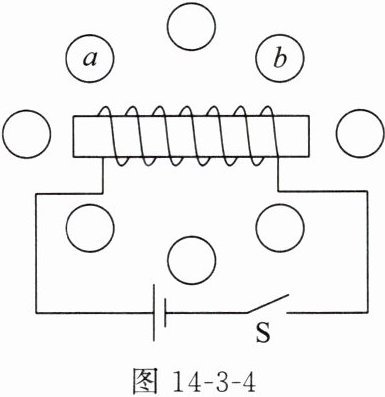

4. 图 14-3-4 是小聪探究“通电螺线管的磁场方向”时的示意图,在小圆位置放置可自由转动的小磁针,闭合开关 S,画出不同位置小磁针静止时 N 极的指向；对调电源的正、负极,重复上述操作。下列说法不正确的是(B)。

A.小磁针的作用之一是显示通电螺线管周围的磁场方向
B.闭合开关 S,放置在 a、b 处的小磁针静止时 N 极指向相同
C.对调电源的正、负极,闭合开关 S,通电螺线管的磁场方向改变
D.通过实验可得出通电螺线管的磁极极性和电流方向的关系

答案： B

5. 小明在一块有机玻璃板上安装了一个用导线绕成的螺线管,在玻璃板上均匀撒满铁屑,通电后轻敲玻璃板,铁屑的排列如图 14-3-5 所示。下列说法正确的是(C)。

A.图中 P、Q 两点相比,P 点处的磁场较强
B.若只改变螺线管中的电流方向,P、Q 两点处的磁场会减弱
C.若只改变螺线管中的电流方向,P、Q 两点处的磁场方向会改变
D.若只增大螺线管中的电流,P、Q 两点处的磁场方向会改变

答案： C

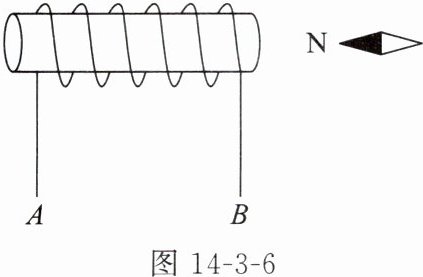

6. 位于通电螺线管右侧的小磁针(可自由转动)静止时,其 N 极指向如图 14-3-6 所示。由此可知,通电螺线管的右端是S(选填“N”或“S”)极,电流是从B(选填“A”或“B”)端流入螺线管的。

答案： S B

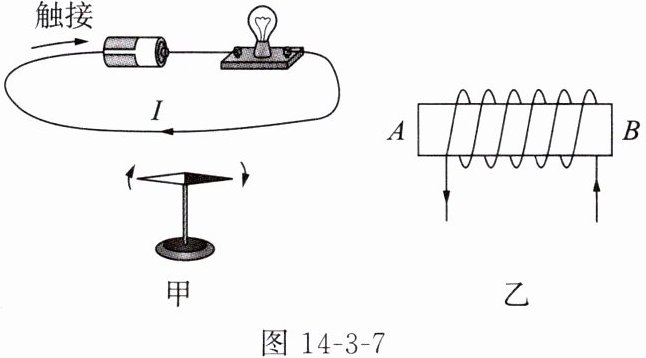

7. 如图 14-3-7 甲所示,将一根直导线大致沿南北方向水平放置在静止的小磁针正上方,接通电路后小磁针偏转,表明通电导线周围存在磁场。改变直导线中的电流方向,小磁针偏转方向也随之改变,表明通电导线周围的磁场方向与电流方向有关。若将导线绕成螺线管并通电,如图 14-3-7 乙所示,则通电螺线管的 A 端是S(选填“N”或“S”)极。

答案： 通电导线周围存在磁场 通电导线周围的磁场方向与电流方向有关 S
