《2025年课堂精练九年级物理全一册北师大版》

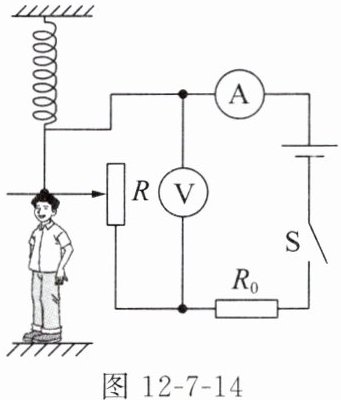

为了参加全国青少年创新大赛,小强运用所学的电学知识设计了一个电子身高测量仪(如图12-7-14所示),其中,定值电阻R₀= 5Ω,电源电压恒为4.5V；R是竖直放置的硬电阻棒,总长为45cm,总电阻为15Ω,其接入电路的电阻与接入电路的长度成正比；电压表的量程为0～3V,电流表的量程为0～0.6A。

(1)R₀在电路中的作用是保护电路。
(2)当被测身高增加时,电压表的示数变大,电流表的示数变小。(均选填“变大”“变小”或“不变”)
(3)为了保证电路中各元件的安全,R接入电路的阻值范围是2.5～10Ω。
(4)哥哥小强和妹妹小丽分别用该测量仪测量身高时,电流表的示数分别为0.3A和0.5A,已知小强的身高为170cm,则小丽的身高为152 cm。

答案： （1）保护电路 （2）变大 变小 （3）2.5～10Ω （4）152 cm

1. 半导体的导电性能介于导体和绝缘体之间,有些半导体材料的导电性能受温度、光照、压力等影响而发生显著变化。下列不能用半导体材料制作的是(D)。
A.热敏电阻
B.光敏电阻
C.力敏电阻
D.高压输电线

答案： D

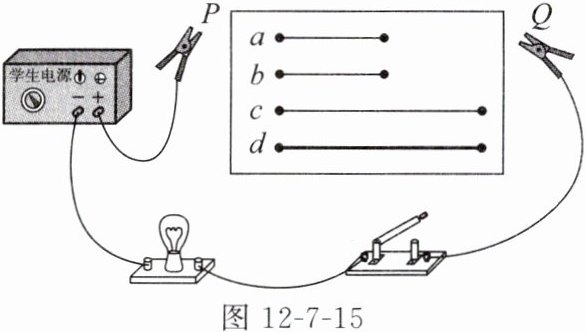

2. 利用如图12-7-15所示的电路探究影响导体电阻大小的因素,演示板上固定有a、b、c、d四根合金丝,长度关系为$L_a = L_b = \frac{1}{2}L_c = \frac{1}{2}L_d$,横截面积关系为$S_a = S_b = S_c = \frac{1}{2}S_d$,其中a、c、d均为镍铬合金丝,b为锰铜合金丝。将夹子P、Q分别接在同一根合金丝两端的接线柱上,下列说法正确的是(A)。

A.选用a和b进行实验,可以探究导体电阻大小跟导体材料的关系
B.选用c和d进行实验,可以探究导体电阻大小跟导体长度的关系
C.选用a和c进行实验,可以探究导体电阻大小跟导体横截面积的关系
D.选用b和d进行实验,可以探究导体电阻大小跟导体材料的关系

答案： A
