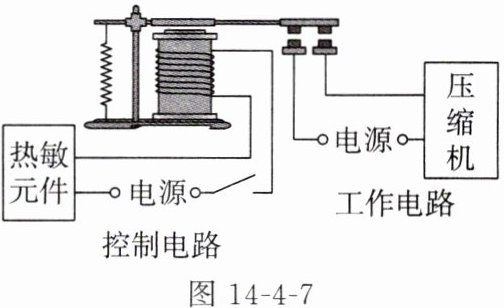

3. 为实现节能和智能控制,空调内部用到了传感器和电磁继电器,图 14 - 4 - 7 是启动或关闭空调压缩机的电路示意图。电磁继电器实际上是一个利用电磁铁控制工作电路通断的开关(选填“用电器”“电源”或“开关”)。夏天,空调制冷,房间温度降低,热敏元件的电阻增大,控制电路的电流减小,电磁铁的磁性减弱,低于设定温度时,衔铁被释放,工作电路断开,空调停止制冷。

答案： 开关　减弱

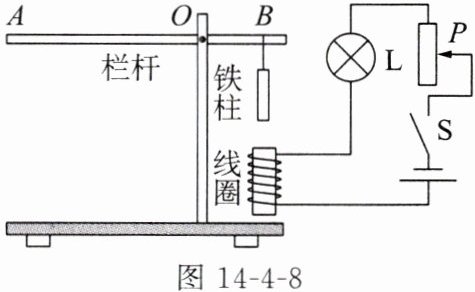

4. 小明观察了小区入口的车辆出入自动控制闸,发现当车牌被识别系统识别后,绿灯亮,栏杆抬起,车辆通行。于是他设计了如图 14 - 4 - 8 所示的模拟电路,车牌识别成功相当于开关 S 闭合。

(1)闭合开关 S 后,电磁铁吸住铁柱时,电磁铁的上端为S(选填“N”或“S”)极。
(2)若电源电压下降,栏杆不能抬起。除更换电池外,请你再写出一种能使栏杆正常抬起的方法：将滑动变阻器接入电路的阻值调小一些(合理即可)。

答案：
(1)S 　
(2)将滑动变阻器接入电路的阻值调小一些(合理即可)

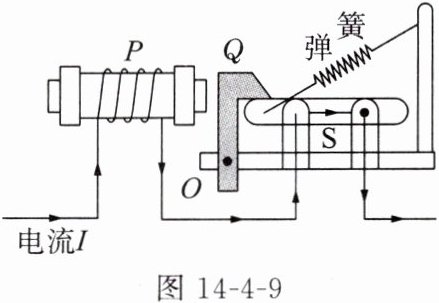

5. 图 14 - 4 - 9 是由电磁铁 P、衔铁 Q 等构成的空气开关的工作原理图,当电路中出现短路或用电器总功率过大等导致电流过大时,电磁铁的磁性增强(选填“增强”“减弱”或“不变”),对衔铁 Q 的吸引力变大(选填“变大”“变小”或“不变”),使衔铁 Q 转动,闸刀 S 在弹簧弹力的作用下自动开启,切断电路,起到保险作用。

答案： 短路　增强　变大

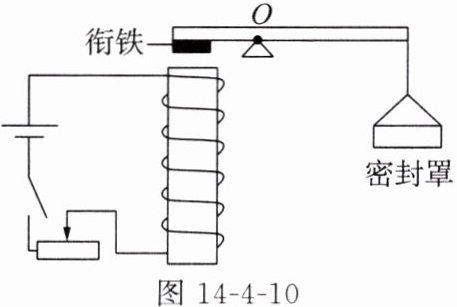

6. 酿酒坊里的发酵罐配有笨重的密封罩,为了方便操作,研究人员设计了一个杠杆和电磁铁组合系统来升降密封罩,如图 14 - 4 - 10 所示。装置通电后,电磁铁的上端为N(选填“N”或“S”)极。若要使电磁铁对衔铁的吸引力变大,则应将滑动变阻器的滑动头向左(选填“左”或“右”)移动。

答案： N　左

7. 电磁铁在生产生活中有着广泛的应用。下列设备没有用到电磁铁的是(C)。
A.空气开关
B.电磁起重机
C.普通电熨斗
D.电磁选矿机

答案： C

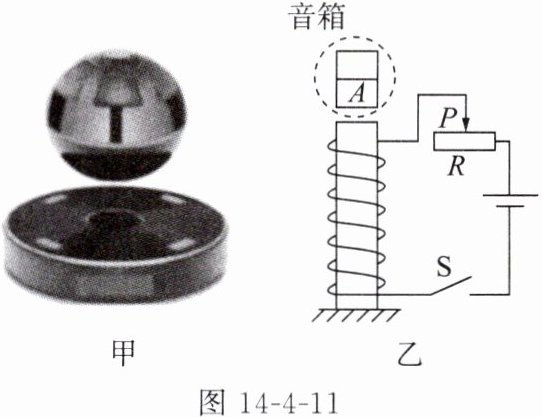

8. 小明家有一款磁悬浮音箱(如图 14 - 4 - 11 甲所示),音箱底部有一块磁体,圆柱状底座内部有电磁铁。他发现这个底座内的电路与如图 14 - 4 - 11 乙所示的电路原理相同。闭合开关 S,音箱悬浮在空中。下列判断正确的是(C)。

A.底座通电后能产生磁场,音箱 A 端应该是 S 极
B.底座通电后能产生磁场,利用了电流的热效应
C.将滑动变阻器的滑动头 P 向右移至某处,音箱将再次悬浮,此时音箱受到的磁力大小与调节滑动头 P 之前的相等
D.保持其他条件不变,减少线圈的匝数,开关 S 闭合时,音箱在底座上方悬浮时的高度会变高

答案： C
