《2025年课堂精练九年级物理全一册北师大版》

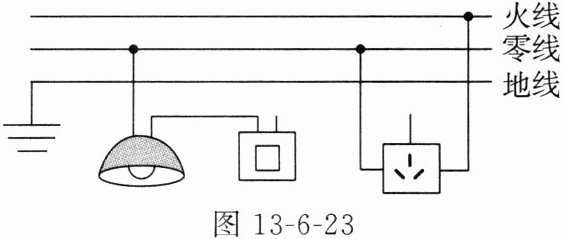

13. 用笔画线代替导线,将图13 - 6 - 23中的开关、三孔插座分别接入家庭电路中。

答案： 1. 开关接入：
火线首先进入开关，从开关的另一端引出一根导线连接到灯座的顶端接线柱。
零线直接连接到灯座的侧边接线柱。
地线连接到灯座的外壳接地端（如果有接地设计）。
2. 三孔插座接入：
上孔接地线。
左孔接零线。
右孔接火线。
图示（用文字描述连接关系）：火线连开关一端，开关另一端连灯泡顶端，零线直接连灯泡侧边，三孔插座上孔接地线，左孔接零线，右孔接火线。

14. (2023·安徽中考)为估测一个电热水壶烧水时的电功率,小林在壶中装入质量为$1\ kg$的水,把它接入家庭电路中,通电加热$210\ s$,水温从$20\ °C上升到70\ °C$。已知水的比热容为$4.2×10^3\ J/(kg\cdot°C)$。
(1)该过程中水吸收的热量是多少？
(2)若电流产生的热量全部被水吸收,请通过计算估测该电热水壶的电功率。
(3)用上述方案估测出的电功率与实际功率相比偏大还是偏小？简要说明理由。

答案： （1）2.1×10⁵ J （2）1000 W （3）偏小。由于加热过程中存在热量损失，水升温吸收的热量会小于电热水壶消耗的电能。

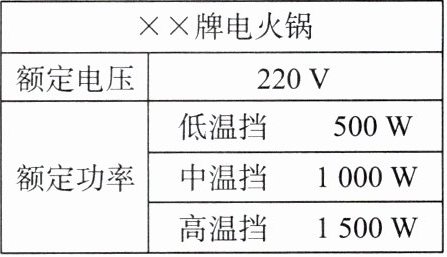

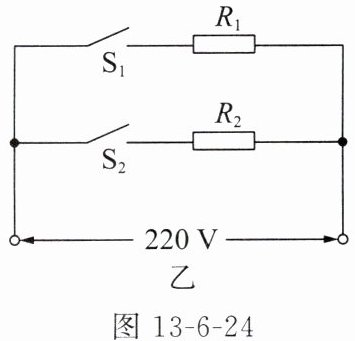

15. 图13 - 6 - 24甲为某电火锅的部分参数,其内部简化电路如图13 - 6 - 24乙所示,$R_1$、$R_2$为阻值一定的电热丝,且$R_1 ＜ R_2$。通过控制开关$S_1$、$S_2$的断开或闭合状态,可以让电火锅在不同挡位工作。


(1)电火锅在低温挡工作时,开关$S_1$、$S_2$分别处于什么状态？
(2)求$R_1:R_2$的值。
(3)若家庭电路的电压是$220\ V$,某插座允许通过的最大电流是$5\ A$,用该插座仅给电火锅供电,从安全用电和加热快这两个角度综合考虑,应选择哪个挡位？简要说明理由。

答案： （1）开关S₁断开，开关S₂闭合 （2）1∶2 （3）应选择中温挡。由于插座允许通过的最大电流是5 A，允许接入的用电器的最大电功率是1100 W，大于中温挡的电功率，小于高温挡的电功率，所以从安全用电和加热快这两个角度综合考虑，应选择中温挡。
