《2025年课堂精练九年级物理全一册北师大版》

13. 在某次电学实验中,已知所使用的双量程电流表能够满足实验的测量要求。在不能事先估计电流大小的情况下,为了避免损坏电流表,且又能较准确地测出电路中的电流,常常通过“试触”来确定电流表选用的量程。先选用电流表的大量程,闭合开关然后迅速断开,同时观察开关闭合瞬间电流表的指针偏转情况,若指针偏转角度较小,则换用电流表的小量程。

答案： 偏转角度较小

14. 在“探究并联电路中电流的特点”实验中：

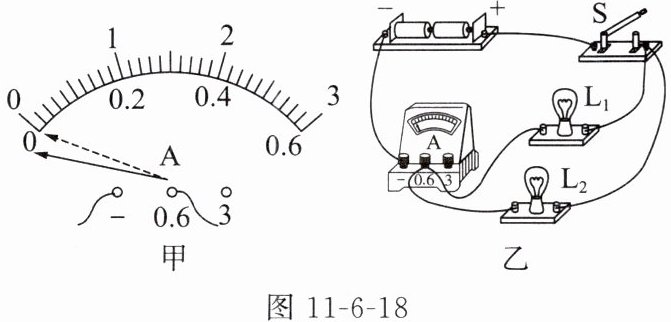

(1)小明连接好电路,闭合开关前检查电路时发现电流表的指针指在图11-6-18甲实线位置,出现这种现象是因为_________。

(2)解决上述问题后,连接好的实物电路如图11-6-18乙所示,闭合开关S,灯$L_1、$$L_2$均不发光,电流表的示数为零,电路中存在的故障可能是_________(填选项字母)。
A. 灯$L_1$断路
B. 灯$L_2$短路
C. 电流表内部断路
D. 电流表内部短路
(3)排除故障后,闭合开关S,记下电流表的示数。若要测$L_1$所在支路的电流,只改动一根导线即可,请在改动的这根导线上画“×”,并用笔画线代替导线完成电路连接。

答案：

(1)电流表未调零
(2)C
(3)如图所示

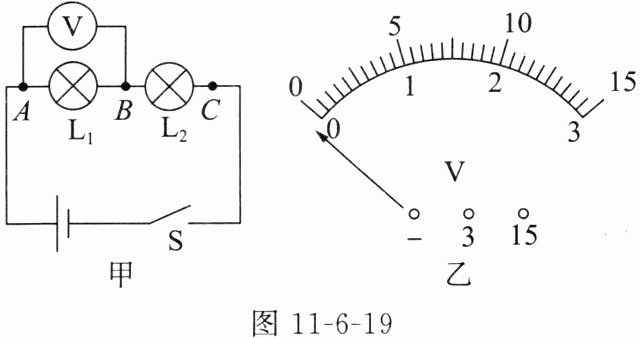

15. 小聪在“探究串联电路中电压的特点”实验中,设计了如图11-6-19甲所示的电路。

(1)连好电路,在闭合开关S试触时,小聪发现电压表的指针如图11-6-19乙所示,其原因是(A)(填选项字母)。
A. 电压表的正、负接线柱接反了
B. 未对电压表进行调零
C. 电压表的量程选择不合理
(2)用电压表分别测出A与B、B与C、A与C两点之间的电压U_AB、U_BC、U_AC,为了使实验结论具有普遍性,小聪应该使用不同(选填“相同”或“不同”)规格的灯泡进行实验。

答案：
(1)A
(2)不同
