《2025年课堂精练九年级物理全一册北师大版》

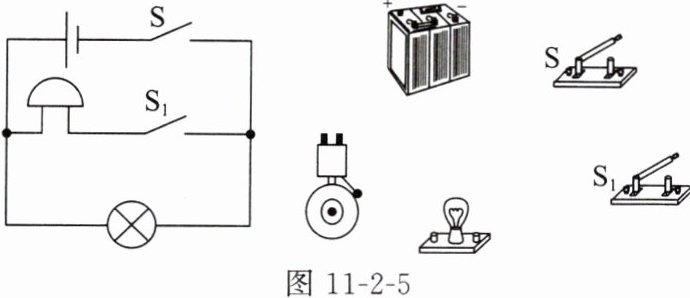

6. 请根据如图 11-2-5 所示的电路图连接实物图。

答案：
如图所示

1. 随着人们生活水平的提高,家用电器或电子产品越来越多。下列有关说法正确的是(D)。
A.通过三合一的数据线给三台手机同时充电时,分别与三台手机相连的三个插头之间是串联的
B.任意取下一个灯泡后整串小彩灯都会熄灭,则这串小彩灯每个灯泡之间是并联的
C.餐厅有三盏灯,用一个开关能同时控制它们的通断,则这三盏灯是串联的
D.照明用的台灯由一个开关控制它的通断,则灯和开关是串联的

答案： D

2. 如图 11-2-6 所示的电路中,开关控制两个灯泡且属于并联电路的是(D)。

答案： D

3. 【跨学科实践】某城市大街上投放了许多共享单车,为促进文明骑行,某同学对共享单车的启动作出了如下设想：只有戴上头盔并扣上卡扣后,头盔上的开关($ S_1 $)才会闭合；再扫码闭合感应开关($ S_2 $),共享单车才能正常启动。如图 11-2-7 所示的电路符合设想的是(A)。

答案： A

4. 家里有电视、冰箱、电灯、空调等家用电器,则电灯与控制它的开关是串联的,电视与冰箱是并联的。(均选填“串联”或“并联”)

答案： 串联　并联

5. 小茗观察到楼梯过道里有一种灯,只有在光线暗且有响声时才亮,查找资料发现它是由光控开关(光线暗时自动接通)和声控开关(有响声时自动接通)串联(选填“串联”或“并联”)控制的。这种灯给人们带来了方便,但夜晚没人走动而周围环境有响声时灯也能亮,这造成了电能的浪费,针对这种情况,请你简要提出一种改进的方法：将声控开关改为红外线感应开关(合理即可)。

答案： 串联　将声控开关改为红外线感应开关(合理即可)

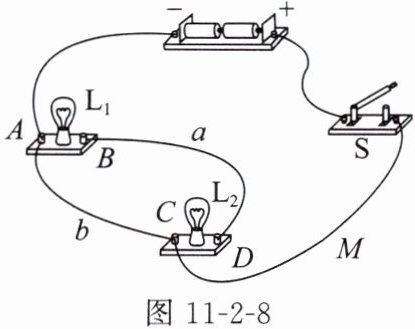

6. 关于如图 11-2-8 所示的电路,下列说法不正确的是(B)。

A.开关 $ S $ 闭合后,电路将发生短路
B.开关 $ S $ 闭合后,$ L_1 $、$ L_2 $ 并联且都能发光
C.要使 $ L_1 $、$ L_2 $ 串联,可去掉导线 $ b $
D.将导线 $ M $ 从接线柱 $ C $ 改接到接线柱 $ D $ 上,则电路成为并联电路

答案： B
