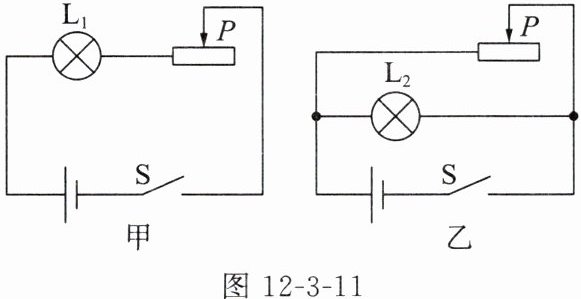

7. 如图 12 - 3 - 11 甲、乙所示,电源电压保持不变,闭合开关 S,当滑动变阻器的滑动头 P 都向右移动时,灯泡的亮度变化情况分别是(C)。

$A. L_1、$$L_2 $都变亮
$B. L_1、$$L_2 $都变暗
$C. L_1 $变暗、$L_2 $的亮度不变
$D. L_2 $变亮、$L_1 $的亮度不变

答案： C

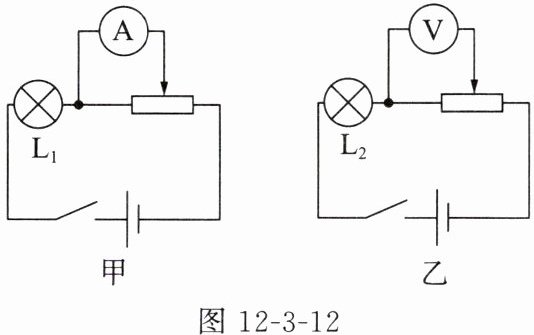

8. 如图 12 - 3 - 12 甲、乙所示,电源电压保持不变且相等,两个灯泡的规格相同,两个滑动变阻器的规格相同。闭合开关,当滑动变阻器的滑动头都从中点向右移动的过程中,关于$ L_1 $和$ L_2 $的亮度变化情况,下列判断正确的是( )。

$A. L_1 $和$ L_2 $都变亮
$B. L_1 $和$ L_2 $都变暗
$C. L_1 $始终比$ L_2 $亮
$D. L_1 $始终比$ L_2 $暗
(C)

答案： C

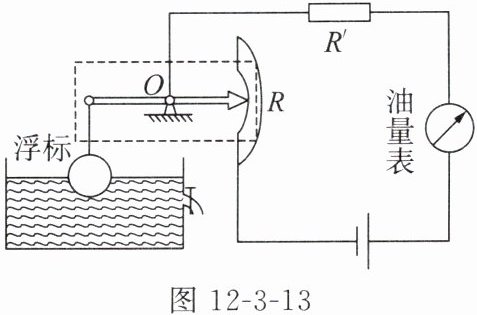

9. 图 12 - 3 - 13 是一种自动测定油箱内油面高度的装置。

(1) R 是电学中的滑动变阻器(填元件名称),虚线框内的装置相当于简单机械中的杠杆。
(2) 油量表是用电流表(选填“电流表”或“电压表”)改装的。
(3) 当油箱中的浮标上升时,此时电路中的电流将增大(选填“增大”或“减小”)。
(4) R′的作用是保护电路。

答案：
(1)滑动变阻器；杠杆；
(2)电流表；
(3)增大；
(4)保护电路

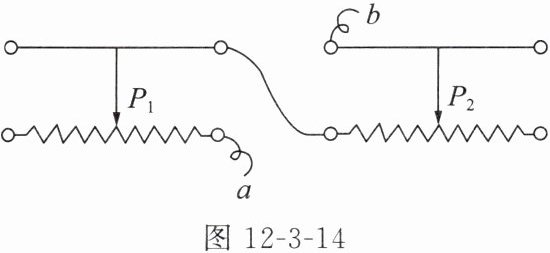

10. 将两个滑动变阻器按如图 12 - 3 - 14 所示的方法连接,如果把 a、b 两根导线接入电路中,要使这两个滑动变阻器接入电路的总电阻最大,应把滑动头$ P_1 $放在最左端$,P_2 $放在_________最右端。(均选填“最左端”或“最右端”)

答案： 最左端；最右端

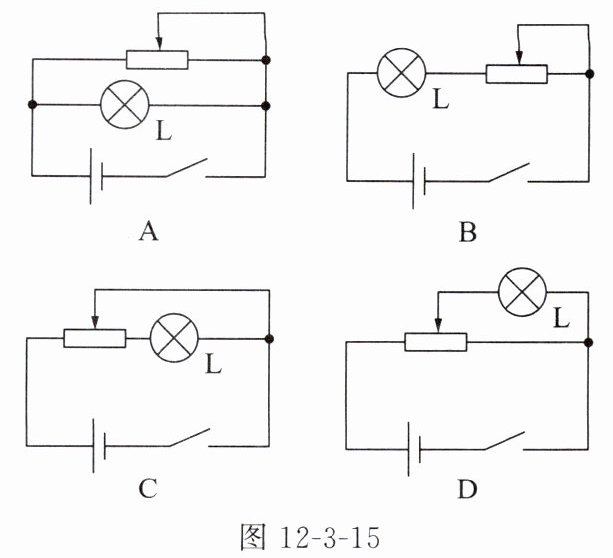

11. 如图 12 - 3 - 15 所示的电路中,同种元件的规格均相同,在保护电路的前提下,能利用滑动变阻器调节让灯泡 L 从亮到灭的电路是(D)。

答案： D
