《2025年课堂精练九年级物理全一册北师大版》

2. 小冰在“测量小灯泡的电阻”实验中,用标有“20Ω 2A”的滑动变阻器、电压表、电流表、开关、导线、3节干电池和正常工作电压为2.5V的小灯泡进行实验。

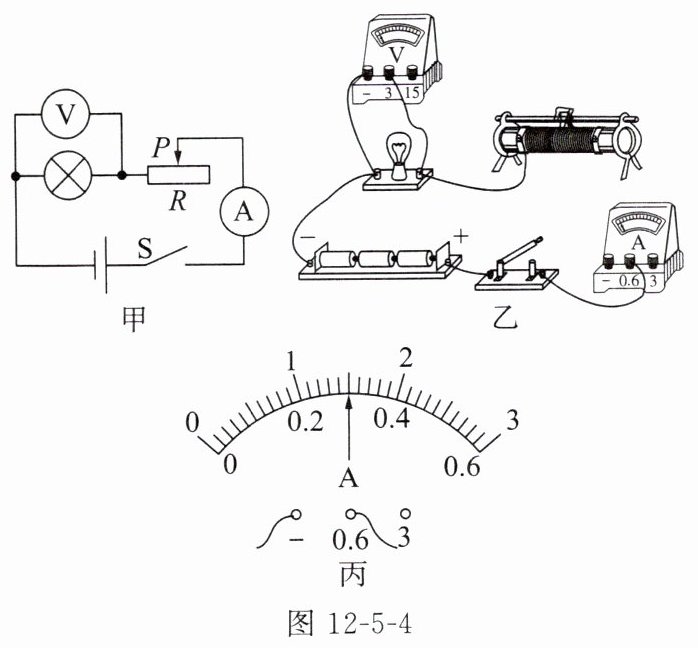

(1)根据如图12-5-4甲所示的电路图,请你用笔画线代替导线,将图12-5-4乙中的实物电路补充完整。
(2)小冰连接好最后一根导线,小灯泡立即发光,请你指出实验中的操作不当之处：连接电路时开关没有断开。

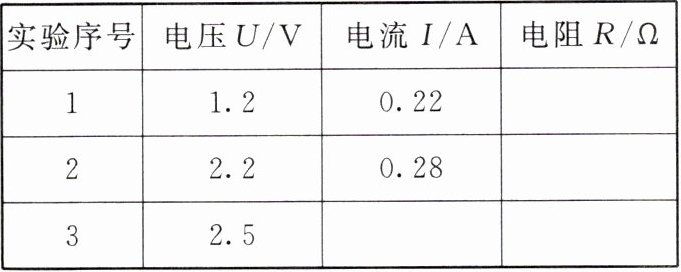

(3)排除电路故障后,闭合开关,移动滑动变阻器的滑动头,先后测量得到两组数据(如下表所示)。小冰要测量小灯泡正常发光时的电阻,接下来的操作是将滑动变阻器的滑动头向左移动，使电压表的示数为2.5V。小灯泡正常发光时电流表的示数如图12-5-4丙所示,为________0.30A,此时小灯泡的电阻为________8.3(结果保留一位小数)Ω。

(4)根据测得的数据,小冰计算后发现小灯泡在不同电压下的电阻不相等,其原因是小灯泡的电阻受到温度的影响。

答案：

(1)
(2)连接电路时开关没有断开
(3)将滑动变阻器的滑动头向左移动，使电压表的示数为2.5V 0.30　8.3
(4)小灯泡的电阻受到温度的影响

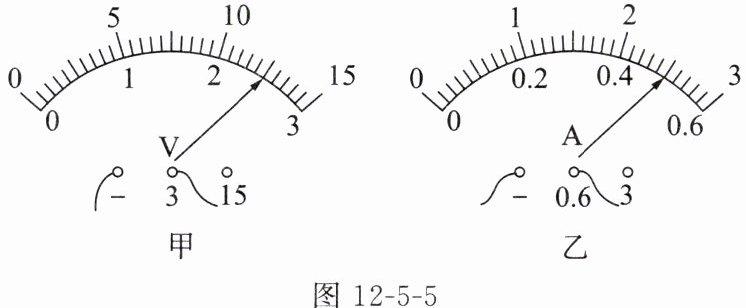

1. 在“伏安法测电阻”实验中,实验原理是$R=\frac{U}{I}$。小安用伏安法测量电阻R的阻值时,当滑动变阻器的滑动头移动到某一位置时,并联在电阻R两端的电压表的示数如图12-5-5甲所示,与电阻R串联的电流表的示数如图12-5-5乙所示,则电压表的示数为______2.5V,电流表的示数为______0.50A,本次测得电阻R的阻值为______5Ω。

答案： $R=\frac{U}{I}$　2.5　0.50　5
