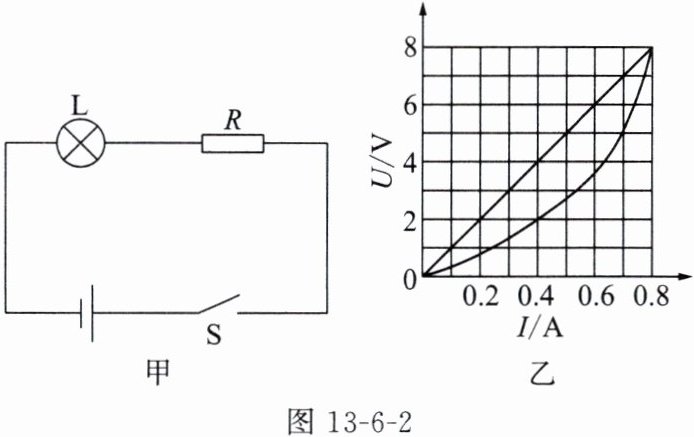

将灯泡$L和定值电阻R$以如图13 - 6 - 2甲所示的方式接在$6\ V$的电源上,图13 - 6 - 2乙是$L和R的U - I$图像。闭合开关$S$,结合图中信息可知(C)。

A.灯泡$L$的电阻随着电流的增大而减小
B.灯泡$L的阻值为10\ \Omega$
C.灯泡$L的实际功率为0.8\ W$
D.定值电阻$R的电功率为6.4\ W$

答案： C

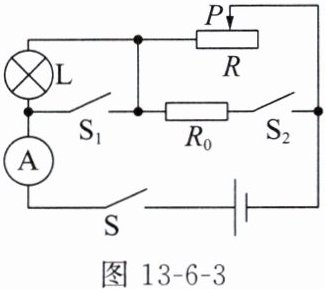

如图13 - 6 - 3所示的电路中,电源电压为$6\ V$且保持不变,$R_0 = 30\ \Omega$,滑动变阻器$R$的规格为“$20\ \Omega\ \ 1\ A$”,电流表的量程为$0\sim0.6\ A$,小灯泡上标有“$3\ V\ \ 1.5\ W$”的字样。不考虑小灯泡灯丝电阻的变化,并保证电路安全,则(D)。

A.当开关$S$闭合、$S_1和S_2$都断开时,滑动变阻器$R接入电路的阻值范围是4\sim20\ \Omega$
B.当开关$S$闭合、$S_1和S_2$都断开时,电路的总功率最大为$3.6\ W$
C.当开关$S$、$S_1$、$S_2$都闭合时,电路的总功率最小为$2.4\ W$
D.当开关$S$、$S_1$、$S_2$都闭合时,滑动变阻器$R接入电路的阻值最小为15\ \Omega$

答案： D

如图13 - 6 - 4所示的电路中,电源电压为$6\ V$且保持不变,定值电阻$R_1$标有“$10\ \Omega\ \ 0.5\ A$”的字样,滑动变阻器$R_2$标有“$20\ \Omega\ \ 1\ A$”的字样,电流表的量程为$0\sim0.6\ A$,电压表的量程为$0\sim3\ V$。闭合开关$S$,下列做法能够保证电路安全的是(D)。

A.电路中的电流不超过$0.6\ A$
B.定值电阻$R_1两端的电压不超过3\ V$
C.滑动变阻器$R_2接入电路的阻值为10\sim20\ \Omega$
D.电路的总功率在$1.8\sim3\ W$的范围内变化

答案： D
