9. 如图$13 - 2 - 5$所示的电路中,电源电压保持不变,$R_{1} = 10\Omega$,$R_{2} = 20\Omega$。当开关$S$闭合、$S_{1}$断开时,电流表的示数为$0.3A$。
(1)电源电压是多少？
(2)开关$S_{1}$从断开到闭合,电流表示数的变化量是多少？
(3)开关$S$、$S_{1}$均闭合时,电路的总功率是多少？

答案： 1. （1）
解：当开关$S$闭合、$S_{1}$断开时，电路中只有$R_{2}$接入电路。
根据欧姆定律$U = IR$，已知$I = 0.3A$，$R_{2}=20\Omega$。
则电源电压$U = I_{2}R_{2}=0.3A×20\Omega = 6V$。
2. （2）
解：当开关$S$、$S_{1}$均闭合时，$R_{1}$与$R_{2}$并联。
根据并联电路电压特点$U = U_{1}=U_{2}=6V$。
由欧姆定律$I=\frac{U}{R}$，可得$I_{1}=\frac{U}{R_{1}}=\frac{6V}{10\Omega}=0.6A$，$I_{2}=\frac{U}{R_{2}}=\frac{6V}{20\Omega}=0.3A$。
根据并联电路电流特点$I = I_{1}+I_{2}$，此时电流表示数$I = 0.6A + 0.3A=0.9A$。
开关$S_{1}$断开时电流表示数$I_{0}=I_{2}=0.3A$。
电流表示数的变化量$\Delta I=I - I_{0}=0.9A - 0.3A = 0.6A$。
3. （3）
解：当开关$S$、$S_{1}$均闭合时，根据$P = UI$，$U = 6V$，$I = 0.9A$。
则电路总功率$P = UI=6V×0.9A = 5.4W$。
综上，（1）电源电压是$6V$；（2）电流表示数变化量是$0.6A$；（3）电路总功率是$5.4W$。

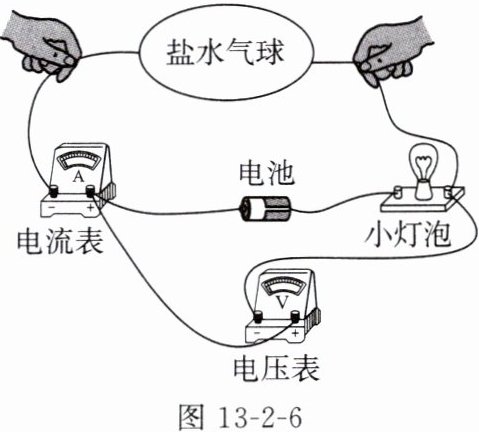

10. 某学习小组将装满盐水的气球连接在如图$13 - 2 - 6$所示的电路中。用手向相反的方向拉扯连接气球的导线,使气球变长(盐水与导线充分接触且气球不破裂)。对这一过程进行分析,下列说法正确的是(C)。

A.小灯泡变得更亮
B.无论怎样拉扯,电压表的示数都不变
C.电压表与电流表的示数之比变大
D.电路消耗的总功率变大

答案： C

1. 用电器正常工作时的电压叫作额定电压,在额定电压条件下用电器的电功率叫作额定功率,此时通过用电器的电流叫作额定电流。

答案： 正常工作 额定电压 额定电流

1. 小灯泡甲标有“2.5 V 0.5 W”的字样,小灯泡乙标有“2.5 V 0.75 W”的字样,则下列说法正确的是(B)。
A.将两个小灯泡串联接在 2.5 V 的电源上,小灯泡乙较亮
B.两个小灯泡均正常发光时,小灯泡甲的电阻较大
C.两个小灯泡均正常发光时,小灯泡乙消耗的电能较多
D.将小灯泡乙接在 1.25 V 的电源上,它的实际功率为 0.375 W

答案： B

2. 小明发现家里的照明灯突然变暗,主要原因可能是照明灯的(B)。
A.额定电压变大
B.实际电压变小
C.额定功率变小
D.实际电压变大

答案： B

3. 若将“220 V 60 W”的灯泡$L_{1}$和“220 V 40 W”的灯泡$L_{2}$并联在 220 V 的电源上,组成闭合电路(设灯泡的灯丝电阻不变),则下列说法正确的是(A)。
A.灯泡$L_{1}比灯泡L_{2}$亮
B.灯泡$L_{2}比灯泡L_{1}$亮
C.两灯泡一样亮
D.两灯泡的亮度无法比较

答案： A
