《2025年课堂精练九年级物理全一册北师大版》

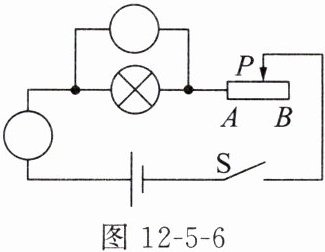

2. 图12-5-6为“伏安法测量小灯泡的电阻”的实验电路图。

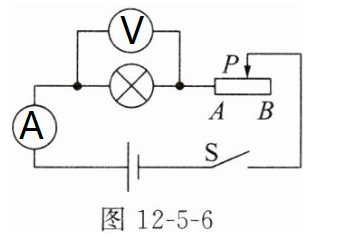

(1)请你在图12-5-6中的“〇”内填上合适的电表符号。
(2)闭合开关S,将滑动变阻器的滑动头P向A端移动,小灯泡会变亮(选填“亮”或“暗”)。

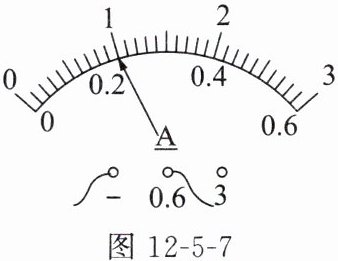

(3)图12-5-7中电流表的示数为0.20A。

答案：

(1)
(2)亮
(3)0.20

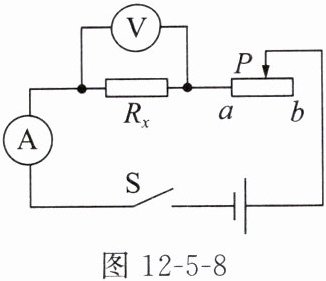

3. 为了用电流表、电压表测量定值电阻Rₓ的阻值,实验小组设计了如图12-5-8所示的电路。

(1)连接电路时,开关应处于断开状态。闭合开关S前,应将滑动变阻器的滑动头P移到b(选填“a”或“b”)端。试触时发现电流表的指针偏转角度很小,闭合开关S后,移动滑动变阻器的滑动头时发现指针偏转角度仍然较小,产生该现象的原因可能是电流表所选的量程过大。

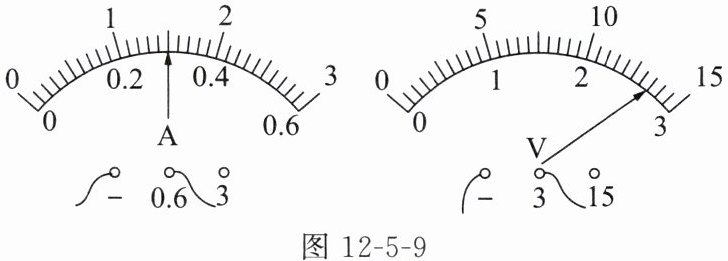

(2)实验中当把滑动变阻器的滑动头P置于某位置时,电流表和电压表的示数如图12-5-9所示,则此时电阻Rₓ=9Ω。

(3)滑动变阻器在实验中的作用是：①保护电路；②改变$R_x$两端的电压，进行多次测量，计算电阻并取平均值从而减小实验误差。

答案：
(1)断开　b　电流表所选的量程过大
(2)9
(3)①保护电路　②改变$R_x$两端的电压，进行多次测量，计算电阻并取平均值从而减小实验误差

4. 用电压表和电流表可以测未知电阻R的阻值(即伏安法测电阻)。图12-5-10为一种测量方案的原理图(不考虑多次测量,图中用“电源”表示电路的其他部分)。

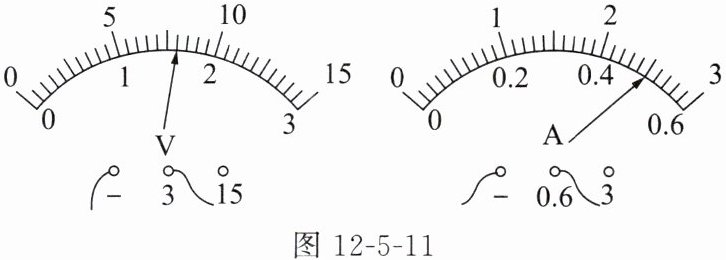

(1)某次实验时,电压表和电流表的示数如图12-5-11所示,则电压表的示数为1.6V,电流表的示数为0.50A,本次测得电阻R的阻值为3.2Ω。

(2)考虑到电压表的电阻会给测量结果带来误差,那么用这种方法测量出来的电阻值小于(选填“大于”“小于”或“等于”)真实值,原因是电流表测量的是通过待测电阻和电压表的总电流，电流的测量值偏大;而电压表测量的是待测电阻两端的实际电压，根据$R=\frac{U}{I}$可知，待测电阻的测量值小于真实值。

答案：
(1)1.6　0.50　3.2
(2)小于　电流表测量的是通过待测电阻和电压表的总电流，电流的测量值偏大;而电压表测量的是待测电阻两端的实际电压，根据$R=\frac{U}{I}$可知，待测电阻的测量值小于真实值
