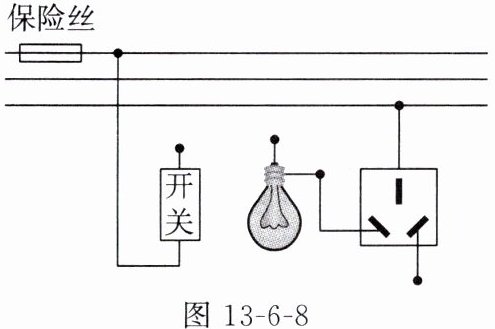

(1)小林要在家庭电路中安装一个螺口灯泡和一个三孔插座,要求开关只控制灯泡,部分导线已连接,如图13 - 6 - 8所示,请你只添加三根导线帮小林完成安装。

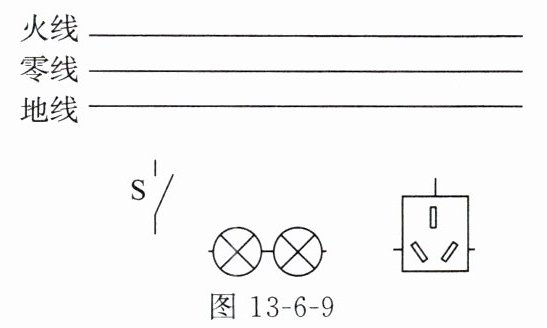

(2)如图13 - 6 - 9所示,两灯泡的额定电压均为$220\ V$。当开关闭合后,两灯都正常发光,且插座不受开关控制,请将电路连接完整。
(2)如图13 - 6 - 9所示,两灯泡的额定电压均为$220\ V$。当开关闭合后,两灯都正常发光,且插座不受开关控制,请将电路连接完整。
答案：

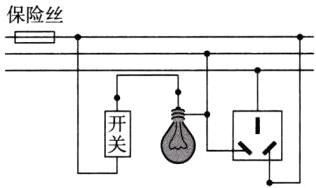

（1）如图所示

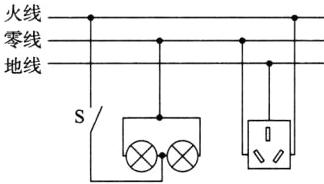

（2）如图所示
（1）如图所示
（2）如图所示
