《2025年课堂精练九年级物理全一册北师大版》

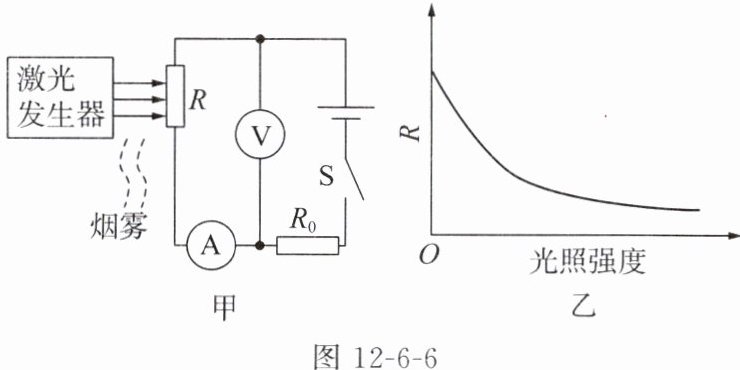

2. 图12-6-6甲是高速列车上烟雾报警器的简化原理图,其中电源电压保持不变,$ R_{0} $为定值电阻,$ R $为光敏电阻,其阻值与光照强度的关系如图12-6-6乙所示。闭合开关$ S $,当射向光敏电阻$ R $的激光被烟雾遮挡时,下列说法正确的是(C)。

A.光敏电阻$ R $的阻值减小
B.电流表的示数增大
C.电压表的示数增大
D.电压表的示数不变

答案： C

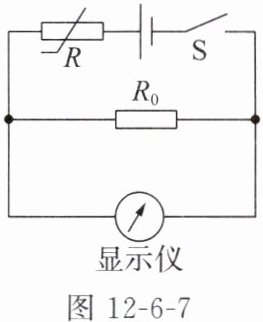

3. 现有一款电子测温仪,图12-6-7是其内部结构原理图,电源电压保持不变,$ R $是热敏电阻,$ R_{0} $是定值电阻。图12-6-7中的显示仪是由电压表(选填“电压表”或“电流表”)改装而成的,定值电阻$ R_{0} $在电路中起到保护电路的作用。测体温时,被测者的体温越高,显示仪的示数就越大,可知热敏电阻$ R $的阻值随温度的升高而减小(选填“增大”“减小”或“不变”)。

答案： 电压表 保护电路 减小

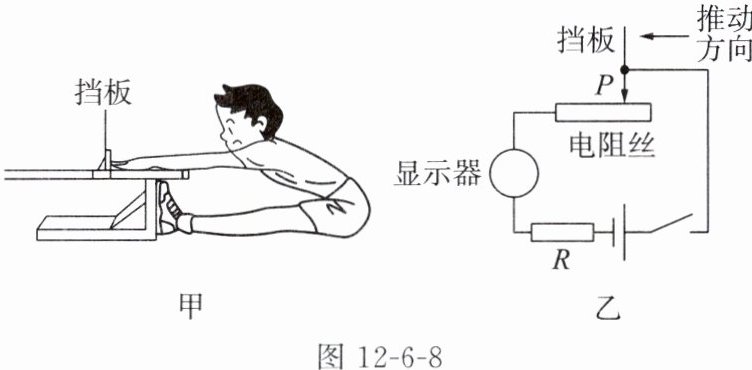

4. 图12-6-8甲是反映身体柔韧性水平的“坐位体前屈测量仪”,图12-6-8乙是其内部电路图(电源电压恒定),两个身形接近但身体柔韧性差异较大的同学先后推动挡板进行测量,显示器的示数能够反映身体柔韧性的水平。下列说法正确的是(C)。

A.显示器是由电压表改装而成的
B.身体柔韧性好的同学测量时,电阻丝接入电路的电阻更大
C.身体柔韧性差的同学测量时,电路中的电流较小
D.电阻$ R $会耗电,所以可以将电阻$ R $去掉

答案： C

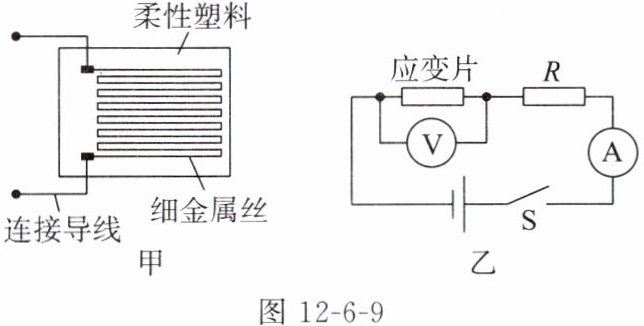

5. 将一根细金属丝置入柔性塑料中,可以制成用来检测物体形变程度的器件——应变片,其结构如图12-6-9甲所示。将它接入如图12-6-9乙所示的电路中,电源电压不变,$ R $为定值电阻。闭合开关$ S $,当应变片随被检测物体发生拉伸形变时,塑料中的金属丝会被拉长变细,则电路中的(D)。

A.应变片的电阻变小
B.电压表的示数变小
C.电压表和电流表的示数都变大
D.电压表的示数变大,电流表的示数变小

答案： D
