《2025年课堂精练九年级物理全一册北师大版》

8. 三孔插座中下方的两个孔与两孔插座功能一致,分别连接零线和火线；插座正上方的孔是接地线的插孔,即与大地连接。

答案： 零线　火线　地线　大地

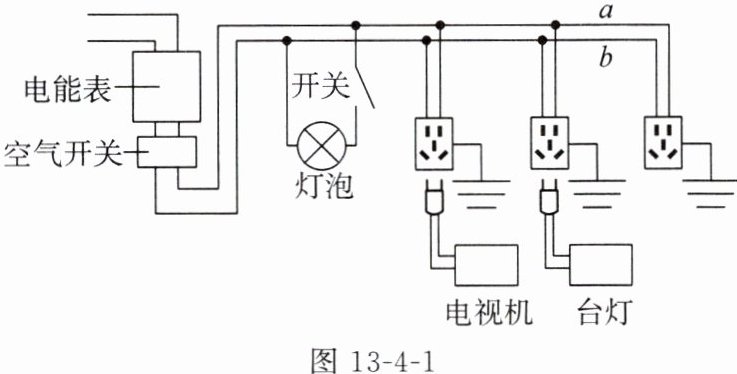

1. 某家庭电路简化后如图 13 - 4 - 1 所示,该电路各部分连接均正确,由此可知(C)。

A.a 线是零线,b 线是火线
B.电能表是直接测量用电器总功率的仪表
C.接入电路的电视机和台灯是并联的
D.控制灯泡的开关可以和灯泡互换位置

答案： C

2. 通常情况下,家庭电路中各个用电器的通断不应该影响其他用电器的通断,所以各个用电器应该并联(选填“串联”或“并联”)接在电路中。控制用电器的开关要接在火线(选填“火线”或“零线”)和用电器之间。

答案： 并联　火线

3. 下列情况会造成家庭电路中的空气开关自动“跳闸”的是(B)。
A.开关中的两个线头相碰
B.两孔插座中的两个线头相碰
C.灯泡的灯丝断了
D.插头和插座接触不良

答案： B

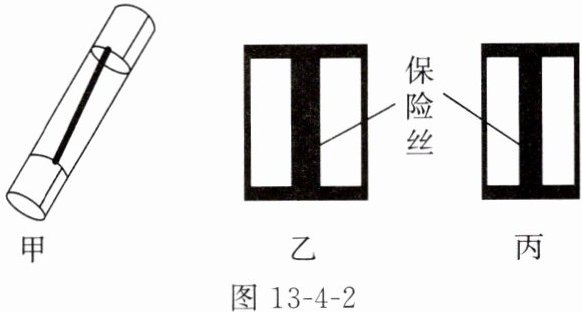

4. 为了防止电流过大导致用电器核心部件被烧毁,很多用电器都装有保险管(如图 13 - 4 - 2 甲所示),图 13 - 4 - 2 乙、丙是熔断电流分别为 10 A 和 20 A 的某种型号保险管的截面图(保险丝的材料和长度相同),那么图乙保险管的熔断电流为 20 A。当两个保险管中通过相同的电流时,图丙保险丝更容易熔断(以上两空均选填“乙”或“丙”)。当保险丝意外熔断时,不能(选填“能”或“不能”)用铜丝代替。

答案： 乙　丙　不能

5. 洗衣机、电冰箱等用电器的电源插头有三个插脚,其中一个插脚接火线(通常标有“L”字样),一个插脚接零线(通常标有“N”字样),第三个插脚接的线标有“E”字样,第三个插脚的作用是(B)。
A.稳固插头
B.防触电
C.节能
D.防短路

答案： B

6. 图 13 - 4 - 3 是笔记本电脑的三脚插头,该三脚插头的脚A(选填“A”“B”或“C”)应与笔记本电脑的金属外壳相连。该插头插入三孔插座后,外壳就与室外大地(选填“室外大地”或“电源火线”)相连,以防外壳带电对人造成伤害。

答案： A　室外大地
