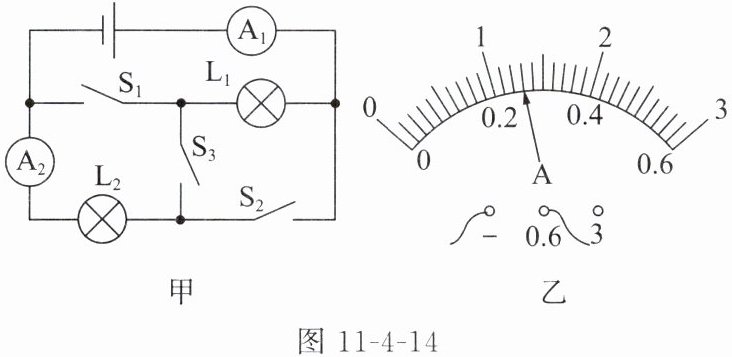

12. 认真观察图 11 - 4 - 14 甲,回答问题。
(1)当只闭合开关$ S_2 $时,电流表$ A_1 $的示数为 0.50 A,则通过$ L_1 $的电流是多少？
(2)当只闭合开关$ S_3 $时,电流表$ A_1 $的示数为 0.50 A,则电流表$ A_2 $的示数是多少？
(3)当只闭合开关$ S_1、$$S_2 $时,电流表$ A_1 $的示数为 0.50 A,电流表$ A_2 $的示数如图 11 - 4 - 14 乙所示,则通过$ L_1 $的电流是多少？

答案：
(1)0　
(2)0.50A　
(3)0.24A

<题目>一、电压
1. 类比：水流的形成需要有水压的作用,那么,电流的形成需要有______的作用。
2. 作用：使自由电荷做______形成电流。(______提供电压)
3. 单位及其换算：在国际单位制中,电压的单位是______,简称______,用符号______表示。除此之外,电压的单位还有千伏(kV)、毫伏(mV)、微伏(μV)等,1 kV= ______V,1 V= ______mV,1 mV= ______μV。
二、电压表
4. 作用：测量电路中两点间______的大小。(电压表在电路图中的符号是______)
5. 实验室常用电压表的两个量程及其对应分度值：大量程是______,分度值是______；小量程是______,分度值是______。
6. 使用时的注意事项：
(1)调零。
(2)应将电压表______在被测电路的两端。
(3)让电流从电压表的______流入、从______流出。
(4)电压表所测的电压大小不能超出其______,若无法估计电压大小,可先用______试触。
(5)电压表______直接接在电源的正、负极两端。
(6)读数时,视线应与表盘垂直。
三、串、并联电路中电压的关系
7. 串联电路两端的总电压等于______,关系式为______。
8. 并联电路各支路两端的电压______,与并联电路两端的总电压______,关系式为______。
<答案>1. 电压 2. 定向移动 (电源) 3. 伏特 伏 V 1000 1000 1000 4. 电压 (V) 5. 0～15 V 0.5 V 0～3 V 0.1 V 6.（2）并联 （3）正接线柱 负接线柱 （4）量程 大量程 （5）能 7. 各用电器两端的电压之和 $ U=U_{1}+U_{2}+\cdots \cdots +U_{n} $ 8. 相等 也相等 $ U=U_{1}=U_{2}=\cdots \cdots =U_{n} $

答案： 1. 电压 2. 定向移动 电源 3. 伏特 伏 V 1000 1000 1000 4. 电压 5. 0～15 V 0.5 V 0～3 V 0.1 V 6.（2）并联 （3）正接线柱 负接线柱 （4）量程 大量程 （5）能 7. 各用电器两端的电压之和 $ U=U_{1}+U_{2}+\cdots \cdots +U_{n} $ 8. 相等 也相等 $ U=U_{1}=U_{2}=\cdots \cdots =U_{n} $
