《2025年课堂精练九年级物理全一册北师大版》

3. 现有一款太阳能路灯,在白天阳光照射时太阳能电池板给蓄电池充电,在黑夜时蓄电池供电让路灯发光。充电时蓄电池相当于电路中的(D)。
A.电源
B.开关
C.导线
D.用电器

答案： 3. D

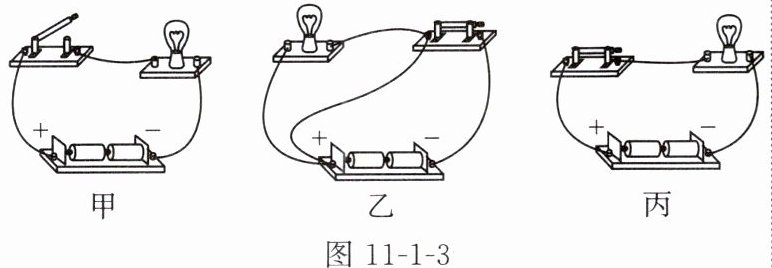

4. 关于如图 11 - 1 - 3 所示的三个电路,下列说法正确的是(A)。

A.甲断路、乙短路、丙通路
B.甲通路、乙短路、丙断路
C.甲断路、乙通路、丙短路
D.甲短路、乙断路、丙通路

答案： 4. A

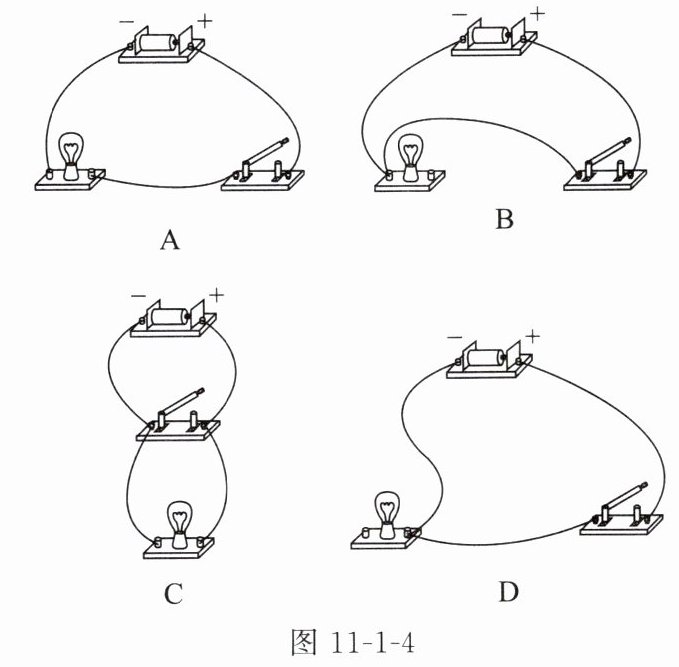

5. 如图 11 - 1 - 4 所示的实物电路中,闭合开关后小灯泡能正常发光的是(A)。

答案： 5. A

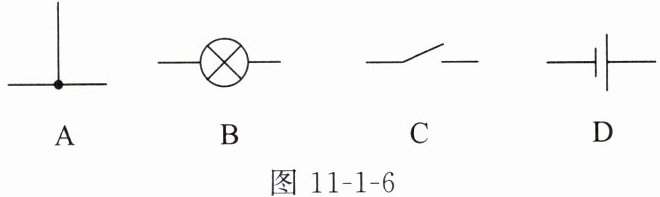

6. 图 11 - 1 - 5 为宾馆房间常用的取电装置,将房卡插入槽中后,房间内的电灯、电视、空调等用电器才能工作。图 11 - 1 - 6 中能表示房卡在电路中的作用的是(C)。

答案： 6. C

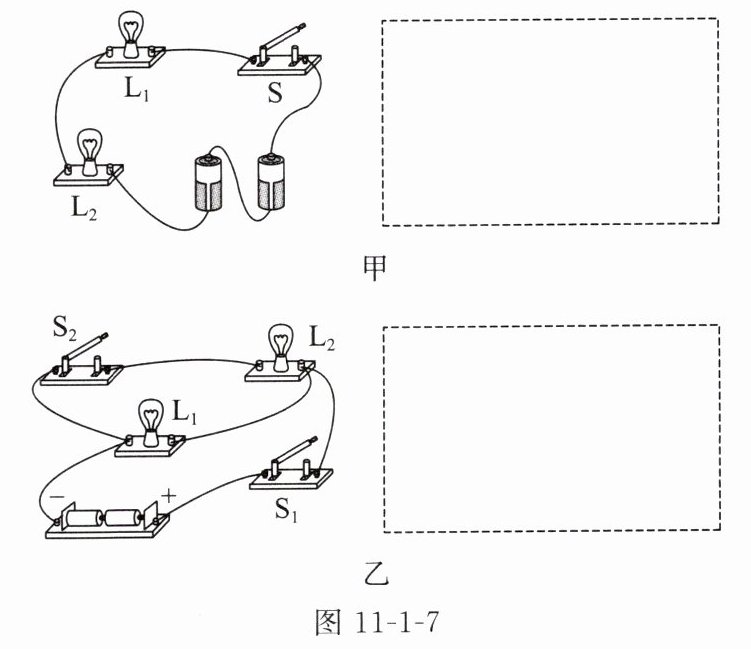

7. 请根据如图 11 - 1 - 7 所示的实物图在其右侧虚线框内分别画出对应的电路图。

答案：
7. 如图所示 　　　　　　　　 　　　　　　　　

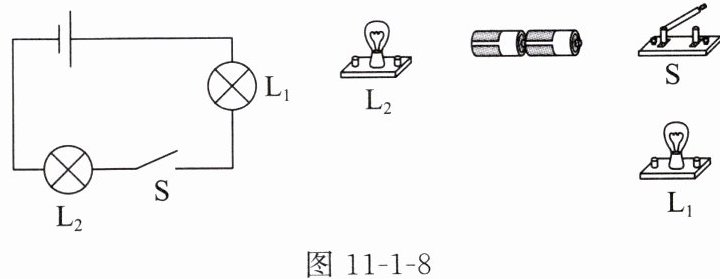

8. 请根据如图 11 - 1 - 8 所示的电路图用笔画线代替导线连接实物图。

答案：
8. 如图所示 　　　　　

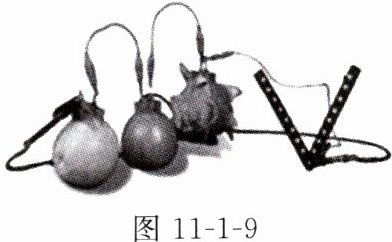

1. 如图 11 - 1 - 9 所示,将不同的水果通过电极和导线连接起来,发现二极管发光,这里的水果在电路中扮演了电源(选填“电源”或“用电器”)的角色。

答案： 1. 电源
