《2025年课堂精练九年级物理全一册北师大版》

1. (1)电路一般由电源、用电器、开关和导线组成。
(2)电源向用电器提供电能,直流电源标有“+”的表示正极,标有“-”的表示负极；用电器工作时,将电能转化为其他形式的能；开关用来控制电路的通断；导线用来连接其他电路元件。

答案： 1.
(1)电源 用电器 开关 导线
(2)电能 正 负 电 通断 导线

2. 处处连通的电路叫作通路。

答案： 2. 通路

3. 如果开关或导线断开,或者导线没有连接好,即电路在某处断开,处于这种状态的电路叫作断路,又叫开路。

答案： 3. 断路 开路

4. 不经过用电器,直接用导线把电源两极连接起来的电路叫作短路。发生短路时,可能会损坏电源,甚至引起火灾。因此,在用电时一定要避免出现这种故障。

答案： 4. 短路 短路

5. 画出下列电路元件的符号。
小灯泡：○─┬─○（或画成圆圈内加一个叉） 电铃：🔔（或特定的电铃符号，通常为一个矩形内有铃形符号）
电动机：M 电池：─┴─
单刀单掷开关：─○─
交叉不连接的导线：十字交叉无黑点
交叉连接的导线：十字交叉有黑点（或画成一根导线连接另一根导线的拐角处）

答案： 小灯泡：○─┬─○（或画成圆圈内加一个叉） 电铃：🔔（或特定的电铃符号，通常为一个矩形内有铃形符号） 电动机：M 电池：─┴─ 单刀单掷开关：─○─ 交叉不连接的导线：十字交叉无黑点 交叉连接的导线：十字交叉有黑点（或画成一根导线连接另一根导线的拐角处）
注：由于文本输入限制，部分符号用文字描述，实际答题应画出标准符号。小灯泡符号通常为圆圈内一个“×”；电铃符号为一个长方形内画一个铃铛图案；电动机符号为“M”；电池符号为一长一短两条平行线，长的为正极；单刀单掷开关符号为一条直线中间有一个断开的圆圈；交叉不连接的导线直接交叉；交叉连接的导线交叉处有一个黑点。

6. 在画电路图时要注意：
(1)使用统一规定的符号。
(2)尽量避免连线交叉。
(3)连线要横平竖直,尽量使电路图简洁美观。

答案： 6.
(1)统一规定
(2)连线交叉
(3)横平竖直 简洁美观

1. 图 11 - 1 - 1 中列出了一些日常生活与生产中用到的电源、用电器和开关,你能区分它们吗？请把它们按要求分类。(填选项字母)

(1)属于电源的是E。
(2)属于用电器的是ABCH。
(3)属于开关的是DFG。

答案： 1.
(1)E
(2)ABCH
(3)DFG

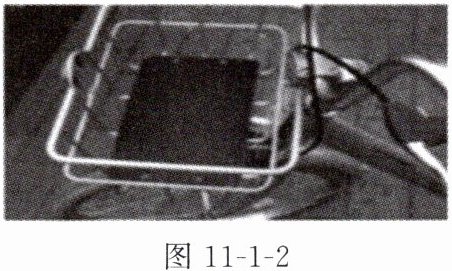

2. 共享单车极大地方便了人们的生活,为实现“低碳生活”提供了支持。图 11 - 1 - 2 是一款共享单车局部,它的车筐底部覆盖着太阳能电池板,为定位和通信模块供电。太阳能电池板相当于电路中的(A)。

A.电源
B.用电器
C.导线
D.开关

答案： 2. A
