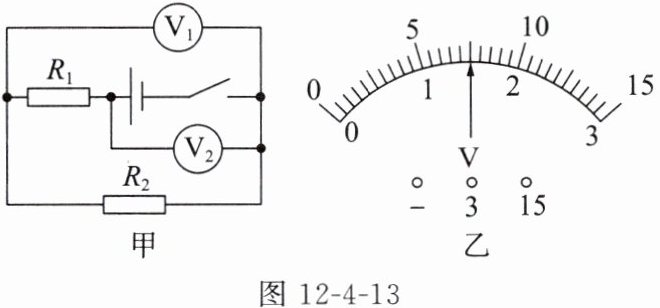

3. 如图 12 - 4 - 13 甲所示的电路中,闭合开关后,两个电压表的指针偏转情况均如图 12 - 4 - 13 乙所示,则 $ R_1 $ 两端的电压为6$ V $,$ R_2 $ 两端的电压为1.5$ V $,通过 $ R_1 $ 与 $ R_2 $ 的电流之比为1∶1,$ R_1 $ 与 $ R_2 $ 的电阻之比为4∶1。

答案： 6 1.5 1∶1 4∶1

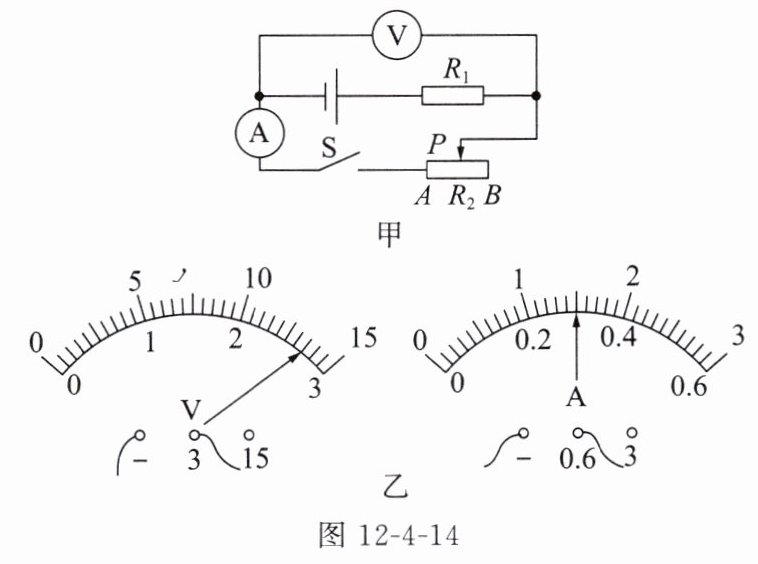

4. 如图 12 - 4 - 14 甲所示的电路中,电源电压为 $ 6 \, V $。闭合开关 $ S $ 后,当滑动变阻器的滑动头 $ P $ 向 $ B $ 端移动时,电流表的示数将变小(选填“变大”“变小”或“不变”)。当滑动头 $ P $ 在某位置时,电压表和电流表的示数如图 12 - 4 - 14 乙所示,则电阻 $ R_1 $ 的阻值是______11$ \Omega $。

答案： 变小 11

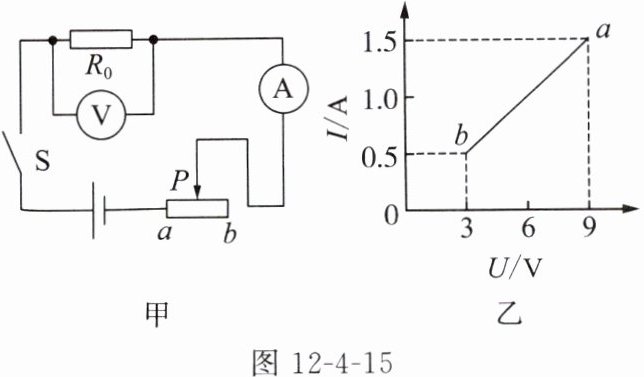

5. 如图 12 - 4 - 15 甲所示的电路中,电源电压保持不变。闭合开关 $ S $ 后,滑动变阻器的滑动头 $ P $ 由 $ b $ 端移到 $ a $ 端,电流表的示数 $ I $ 与电压表的示数 $ U $ 的变化关系如图 12 - 4 - 15 乙所示,则电源电压为9$ V $,定值电阻 $ R_0 $ 的阻值为6$ \Omega $,滑动变阻器的最大阻值为12$ \Omega $。

答案： 9 6 12

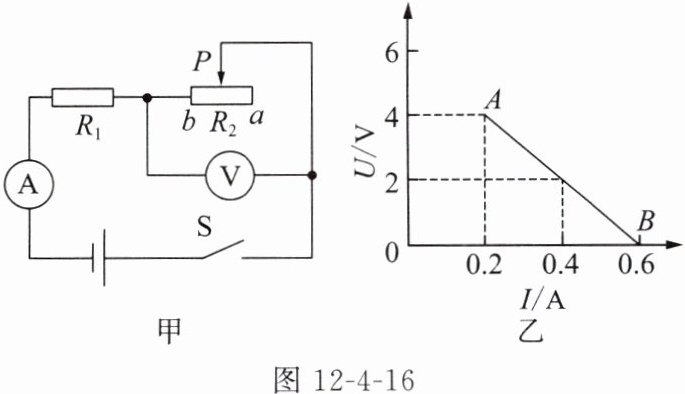

6. 如图 12 - 4 - 16 甲所示的电路中,电源电压保持不变。闭合开关 $ S $,滑动变阻器的滑动头 $ P $ 从 $ a $ 端移到 $ b $ 端,两电表示数的变化关系如图 12 - 4 - 16 乙所示,则滑动变阻器的最大阻值为20$ \Omega $,电源电压为6$ V $；当滑动头 $ P $ 位于中点位置时,电流表的示数为0.3$ A $。

答案： 20 6 0.3

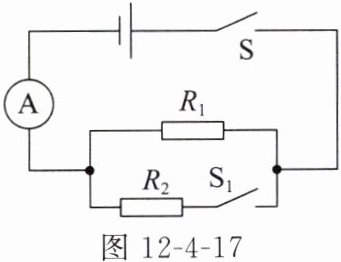

7. 如图 12 - 4 - 17 所示的电路中,电源电压保持不变,$ R_1 = 20 \, \Omega $。当开关 $ S $ 闭合、$ S_1 $ 断开时,电流表的示数为 $ 0.3 \, A $；若再闭合开关 $ S_1 $,发现电流表的示数变化了 $ 0.2 \, A $,则电源电压为6$ V $,$ R_2 $ 的阻值为30$ \Omega $。

答案： 6 30
