《2025年课堂精练九年级物理全一册北师大版》

7. 图 13 - 3 - 4 是超市常用的塑料袋封口夹的工作原理图,电源电压为 $ 5 V $,电热丝 $ R $的阻值为 $ 1 \Omega $。闭合开关 $ S $,电热丝 $ R $的温度升高,利用电流的热效应实现高温封口。$ 3 s $内电流产生的热量为75J。若使用时总把塑料袋烫坏,可以增大(选填“增大”或“减小”)电热丝 $ R $的阻值。

答案： 热 75 增大

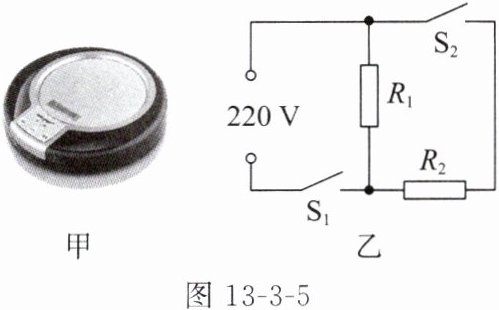

8. 图 13 - 3 - 5 甲是一款电热杯杯垫,有高温和低温两个挡位。杯垫内部的简化电路如图 13 - 3 - 5 乙所示,$ R_{1} $、$ R_{2} $为加热电阻,电源电压为 $ 220 V $,$ R_{1} $的阻值为 $ 2200 \Omega $。闭合开关 $ S_{1} $、$ S_{2} $时杯垫处于高温挡,高温挡的电功率为 $ 66 W $；只闭合开关 $ S_{1} $时杯垫处于低温挡。
(1) 在低温挡工作时,电路中的电流是多少？
(2) 在低温挡工作 $ 20 \min $,杯垫产生的热量是多少？
(3) 电阻 $ R_{2} $的阻值是多少？

答案：
(1)0.1 A
(2)$2.64× 10^{4}$ J
(3)1 100 Ω

1. 常见的家庭电路由进户线、电能表、总开关、分路开关、漏电保护器、插座、用电器和导线等组成。

答案： 进户线　电能表　总开关　分路开关　漏电保护器　插座　用电器　导线

2. 进户线由户外低压输电线上引来,其中一根叫零线,另一根叫火线。正常情况下零线与大地间没有电压,火线与零线之间有220V 电压。

答案： 零线　火线　没有　220

3. 电能表安装在进户线之后,用来量度家庭所消耗的总电能。

答案： 进户线　总电能

4. 总开关安装在电能表后,用以控制整个家庭电路。

答案： 电能表

5. 电灯和插座都并联在由火线和零线组成的电源上,每一盏电灯一般都由一个开关控制,开关连接在火线与电灯之间,以保证断开开关时电灯与火线断开。

答案： 火线　火线

6. 两孔插座左侧插孔与零线相连,右侧插孔与火线相连。

答案： 零线　火线

7. 当电路中的电流过大,超过导线允许通过的最大电流时,导线就会因过热而烧坏。早期人们在电路中串联保险丝,当有过大的电流通过时,保险丝由于发热而迅速熔断,自动切断电路,从而起到保护电路的作用。现代家庭电路中大都使用空气开关,当电路中的电流过大时,空气开关会自动“跳闸”,从而切断电路,保护用户人身和财产安全。

答案： 串联　发热　电流过大
