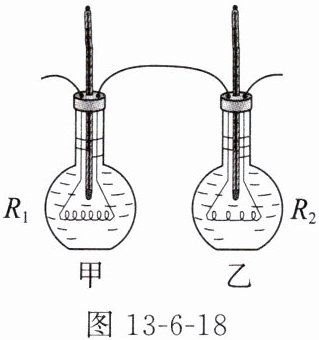

9. (2023·江苏泰州中考)小华将电阻丝$R_1和R_2(R_1 ＞ R_2)$分别浸没在质量和初温均相同的煤油中,把它们按如图13 - 6 - 18所示的方式接入电路中,电路接通后,通过两电阻丝的电流相等,根据温度计示数的变化可比较电阻丝产生热量的多少。通电一段时间,发现甲瓶中温度计的示数上升较多(选填“多”或“少”)。

答案： 电流 热量 多

10. (2023·江苏常州中考)小明家的电能表表盘如图13 - 6 - 19所示,他家同时工作的用电器瞬时总功率不能超过______$W$。当电路中只有电饭锅工作时,电能表的指示灯在$1\ min内闪烁80$次,则电饭锅工作时的电功率为______$W$。
<答案>8800 1500

答案： 8800 1500

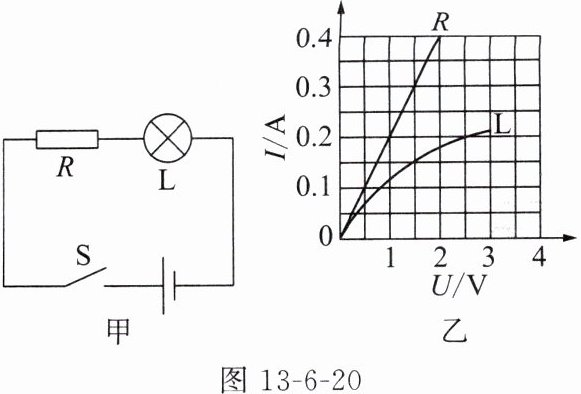

11. 如图13 - 6 - 20甲所示的电路中,小灯泡$L的额定电压为2.5\ V$,开关$S$闭合后,小灯泡正常发光。图13 - 6 - 20乙是通过定值电阻$R和小灯泡L$的电流与各自两端电压的关系图像。小灯泡$L$正常发光时通过的电流为0.2$A$；通电$10\ s$,定值电阻$R$产生的热量为2$J$。

答案： 0.2 2

12. 物理兴趣小组做“测量小灯泡的额定功率”实验,所用小灯泡的额定电压$U = 2.5\ V$,灯丝电阻不变。
(1)连接电路后,闭合开关,若小灯泡较暗,电流表有示数,电压表有示数,调节滑动变阻器的滑动头,电流表和电压表的示数都不变,原因是滑动变阻器接了下面两个接线柱。

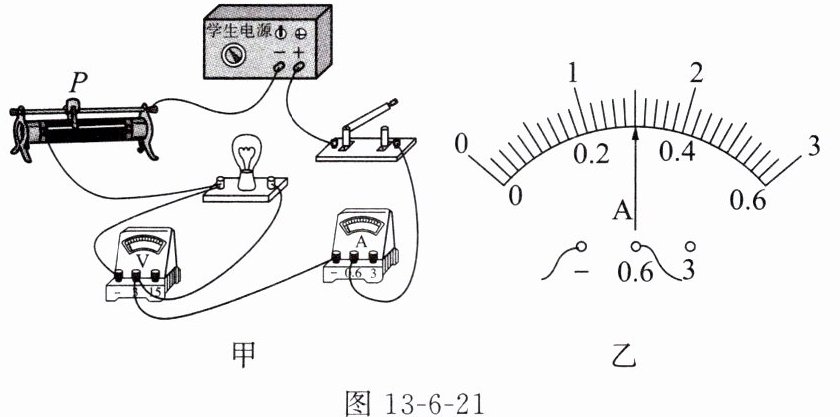

(2)小云排除故障后,电路如图13 - 6 - 21甲所示,闭合开关,调节滑动变阻器的滑动头,直到电压表的示数为$2.5\ V$,此时电流表的示数如图13 - 6 - 21乙所示,则小灯泡的额定功率为0.75$W$。

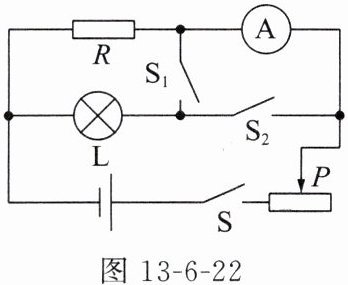

(3)小月设计了一个电路,如图13 - 6 - 22所示,也测出了该小灯泡正常发光时的电功率,其中定值电阻的阻值$R = 25\ \Omega$,操作步骤如下：

①只闭合开关$S$和S₂,调节滑动变阻器的滑动头,使电流表的示数$I_1= $0.1$A$。
②闭合开关S₁,断开开关S₂,保持滑动变阻器的滑动头位置不变,读出电流表的示数$I_2$。
③小灯泡的额定功率$P_额= $$U_{额}(I₂ - I₁)$。(用题目所给物理量的符号表示)

答案： （1）下面$ （2）0.75 （3）①S₂ 0.1 ②S₁ S₂ ③U_{额}(I₂ - I₁)$
