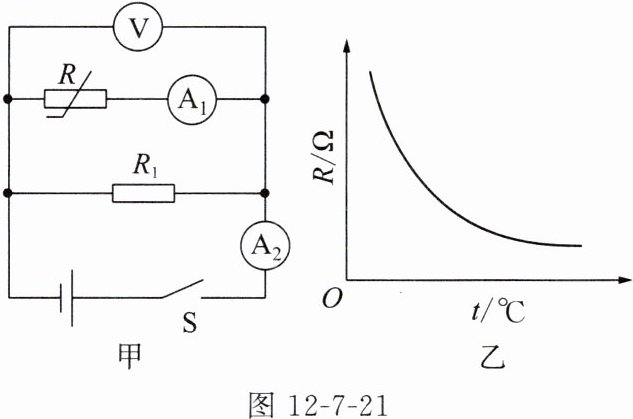

8. 物理兴趣小组的同学用一个热敏电阻与其他电学元件组成了如图12-7-21甲所示的电路,电源电压不变$,R_1$是定值电阻,R是热敏电阻,其阻值R与温度t之间的关系如图12-7-21乙所示。开关S闭合,热敏电阻的温度升高时,下列说法正确的是(C)。

A.电压表V的示数减小
B.电流表$A_2$的示数减小
C.电流表$A_2$与$A_1$的示数之差不变
D.电压表V与电流表$A_1$的示数之比增大

答案： C

9. 图12-7-22是一握力计的工作原理示意图,a、b、c、d是四个接线柱,仪表及定值电阻均未画出。M、N均为金属板,N固定不动,当金属滑动头P向左移动时,R接入电路的阻值变小。若握力F增大时,要求仪表的示数也增大,则a、b之间应接入电压表,c、d之间应接入定值电阻。

答案： 小 电压表 定值电阻

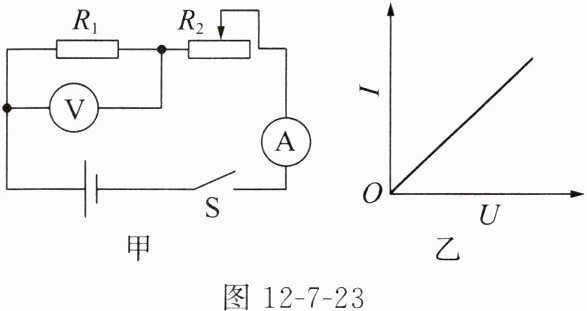

10. 图12-7-23甲是“探究电流与电压的关系”的电路图,电流表和电压表的量程分别为0～0.6A、0～3V,定值电阻$R_1$的阻值为10Ω,滑动变阻器$R_2$标有“20Ω 1A”的字样,电源电压恒为6V。根据实验数据绘制出如图12-7-23乙所示的图像,据此可得结论：保持导体的电阻一定,通过导体的电流与它两端的电压成正比。向左移动滑动变阻器$R_2$的滑动头,电压表的指针先偏转到最大刻度处,此时滑动变阻器$R_2$接入电路的阻值为10Ω。

答案： 电阻 正 电压 10

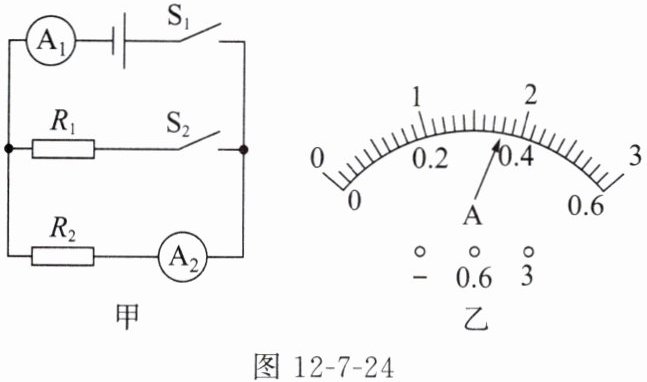

11. 如图12-7-24甲所示的电路中,开关$S_1、$$S_2$闭合后,两电流表的指针均指在同一位置(如图12-7-24乙所示),则通过$R_1$的电流为1.44A,两电阻之比$R_1:R_2= $1∶4。只断开开关$S_2,$电流表$A_1$的示数将变小(选填“变大”“变小”或“不变”)。

答案： 1.44 1∶4 变小
