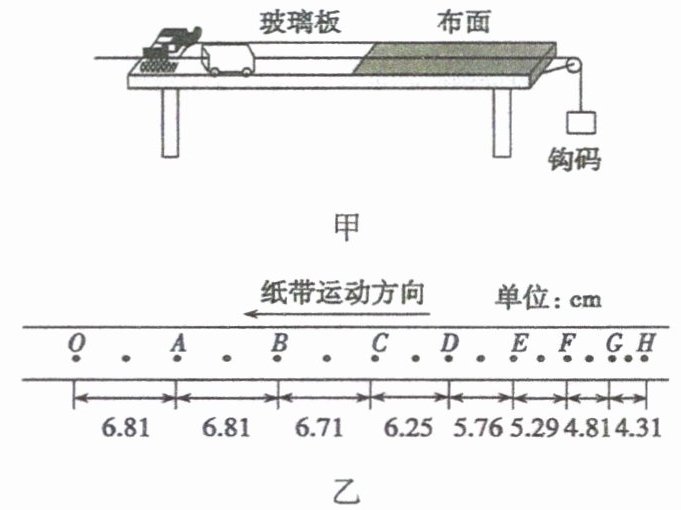

3. 图甲为用打点计时器研究小车运动情况的装置。实验时由静止释放钩码，小车开始做匀加速直线运动，在小车进入布面前钩码已经落地了，小车在平玻璃板上做匀速直线运动，后来在布面上做匀减速直线运动，所打出的纸带的一部分如图乙所示。纸带上相邻两点对应的时间间隔 $ T = 0.02 \, s $。试分析（结果均保留 $ 3 $ 位有效数字）：

（1）由图乙可知，小车在玻璃板上做匀速直线运动的速度大小为 $ v =$1.70$$ $ m / s $；打点计时器打下计数点 $ D $ 时小车的瞬时速度大小为 $ v_D =$1.50$$ $ m / s $。
（2）根据纸带数据可知，小车做匀减速直线运动时的加速度大小为 $ a =$3.00$$ $ m / s^2 $。

答案： 3.
(1)1.70 1.50
(2)3.00

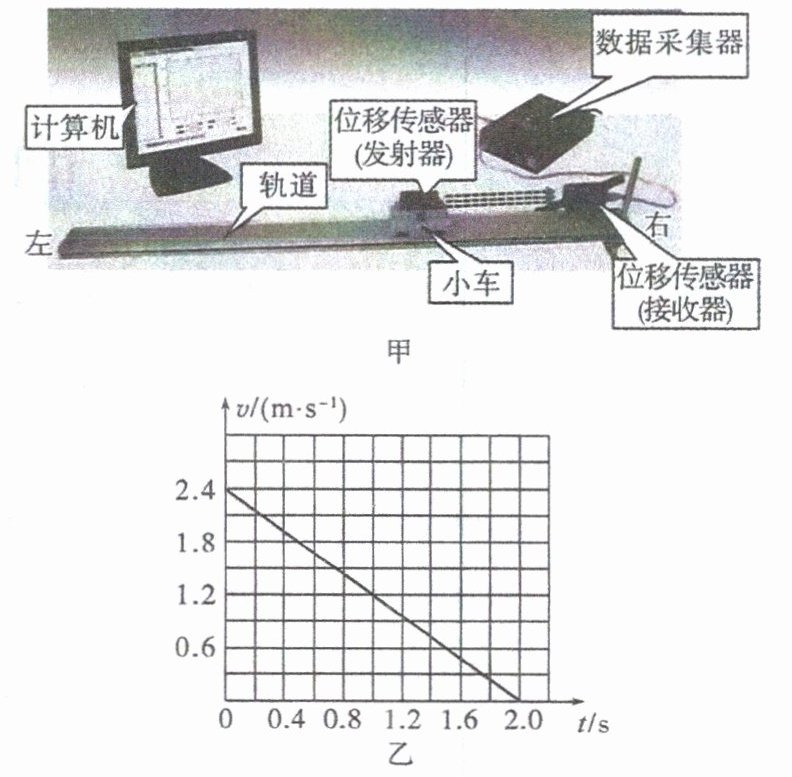

4. 如图甲所示，是运用 DIS 实验的位移传感器测定小车运动规律的实验装置图。
（1）固定在小车上的发射器不断地向接收器发出短暂的超声波脉冲和红外线脉冲，从而测量物体运动的一些物理量。超声波脉冲比红外线脉冲慢（选填“快”或“慢”）。

（2）图乙是通过传感器、数据采集器，再经过计算机所绘制的小车运动的速度 - 时间图像。由该图像可以求出小车加速度的大小为 $ a =$1.2$$ $ m / s^2 $；小车的运动方向是向右（选填“向左”或“向右”）运动。
特别提醒
通过高速摄影机多次曝光记录小球每次曝光的位置，与打点计时器在纸带上打点记录运动物体位置的处理方法类似。

答案： 4.
(1)慢
(2)1.2 向右
