《2025年能力素养与学力提升九年级物理上册苏科版》

4. 某同学在做电学实验时，不慎将电压表和电流表的位置对换，连接成如图所示的电路。此时若闭合开关，其后果是电流表烧坏，电压表不烧坏。（均选填“烧坏”或“不烧坏”）

答案： 烧坏 不烧坏

5. 下列关于电压的说法不正确的是（D）
A.电压是形成电流的原因
B.电源是提供电压的装置
C.电路中有电流，则电路两端一定有电压
D.电路两端有电压，则电路中一定有电流

答案： D

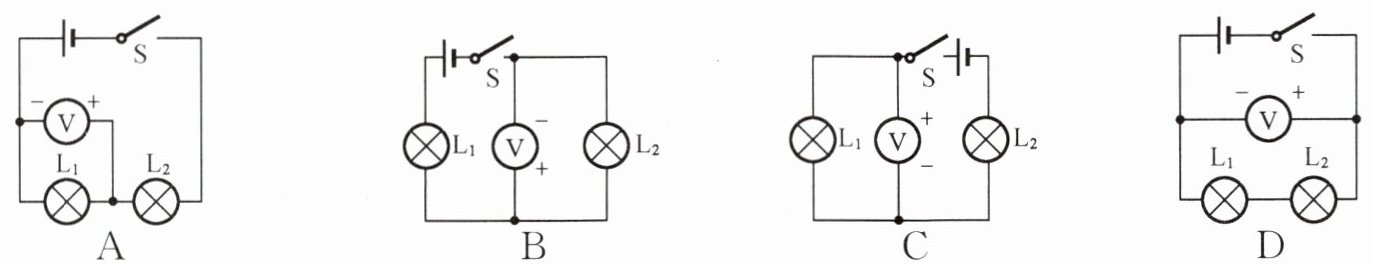

6. 如图所示，闭合开关后能测出小灯泡 $ L_1 $ 两端的电压的电路是（C）

答案： C

7. 关于电流表和电压表的使用方法的比较，下列说法错误的是（D）
A.使用前都要把指针调到零刻度线处
B.连接导线时都要让电流从“+”接线柱流进，从“—”接线柱流出
C.都要选择合适的量程
D.都可以不经过用电器直接连在电源两极

答案： D

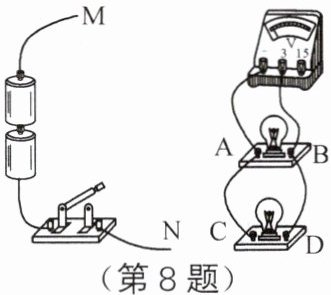

8. 小华做实验时，将电路连接成如图所示的情景，若要将导线 M、N 与 A、B、C、D 四个接线柱中任意两个连接，使两灯构成并联，且开关闭合后电压表指针正常偏转，共有接法（B）

A.两种
B.四种
C.六种
D.八种

答案： B

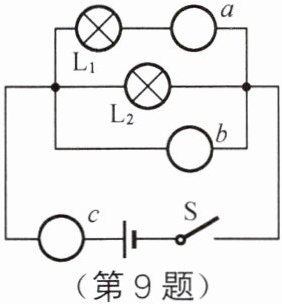

9. 在如图所示的“〇”内填电流表或电压表的符号，并标明电表的正、负接线柱。

答案：
如图所示

10. 电路中有持续电流的条件：电路中有电源提供电压，电路必须是通路。

答案： 电压 通路

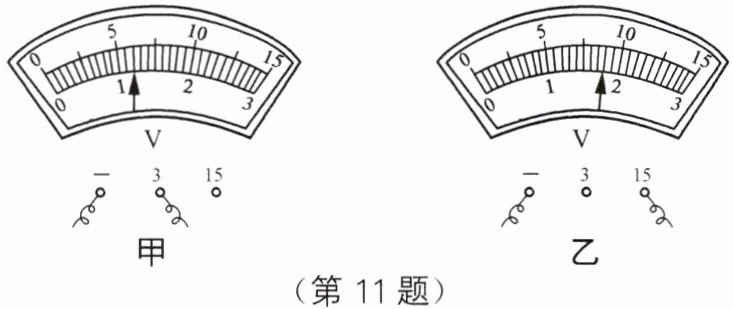

11. 读出如图所示的甲、乙两电压表的示数：甲表示数为1.2V，乙表示数为9V。

答案： 1.2 9

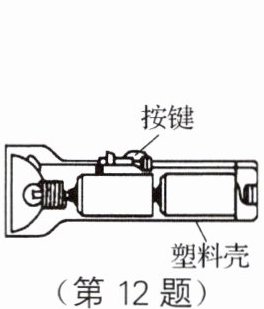

12. 如图所示为常用手电筒的结构图，筒内每节干电池的电压为 1.5 V，按下按键前，小灯泡不发光，此时电路为断路（选填“通路”“断路”或“短路”）；按下按键后，小灯泡发光，它两端的电压为3V。

答案： 断路 3
