《2025年能力素养与学力提升九年级物理上册苏科版》

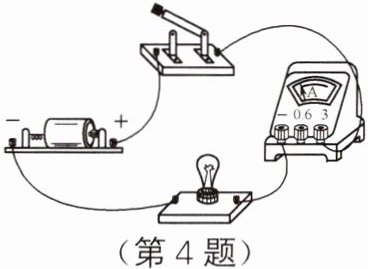

4. 如图所示，在用电流表测量通过小灯泡的电流时，四名同学在实验时进行了讨论，下列说法错误的是（D）

A.甲：电流表必须与小灯泡串联
B.乙：电流从标有“$0.6$”或“$3$”的接线柱流入电流表
C.丙：连接电路过程中开关必须断开
D.丁：为了更安全更精确，电流表必须用$0\sim 3\mathrm{A}$量程

答案： D

5. 如图所示，当开关$S$闭合时，将发生的现象是（B）


A.灯可能被烧坏
B.电流表可能被烧坏
C.灯和电流表都可能被烧坏
D.不发生任何事故

答案： B

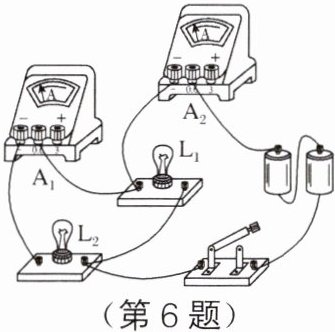

6. 关于如图所示的电路，以下判断正确的是（D）


A.${L}_{1}$和${L}_{2}$两灯泡串联
B.电流表${A}_{1}$测灯泡${L}_{1}$的电流
C.电流表${A}_{2}$测灯泡${L}_{2}$的电流
D.电流表${A}_{2}$测电路中的总电流

答案： D

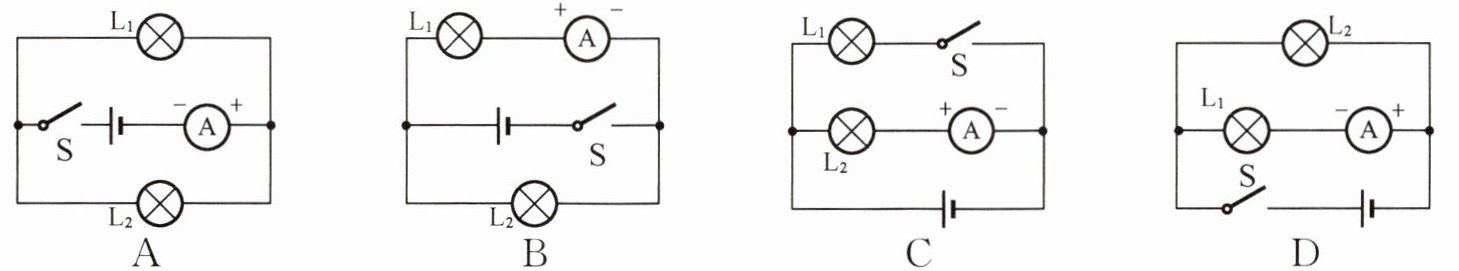

7. 如果想用电流表测量电路中通过灯泡${L}_{1}$的电流，下列电路图正确的是（B）

答案： B

8. 电流表必须串联在被测电路中，电流必须从正接线柱流入，从负接线柱流出，绝不允许将电流表直接连接在电源的两极，这样会损坏电源和电流表。

答案： 串联　正　负　直接　电源

9. 一位同学使用有$0\sim 0.6\mathrm{A}$和$0\sim 3\mathrm{A}$两个量程的电流表测量电路中的电流，经试触应使用$0\sim 3\mathrm{A}$的量程，但这个量程的刻度盘已模糊不清无法读数。这位聪明的同学从$0\sim 0.6\mathrm{A}$的刻度盘上看到指针指在$0.48\mathrm{A}$处，从而判断出实际电流值是2.4A。

答案： 2.4A

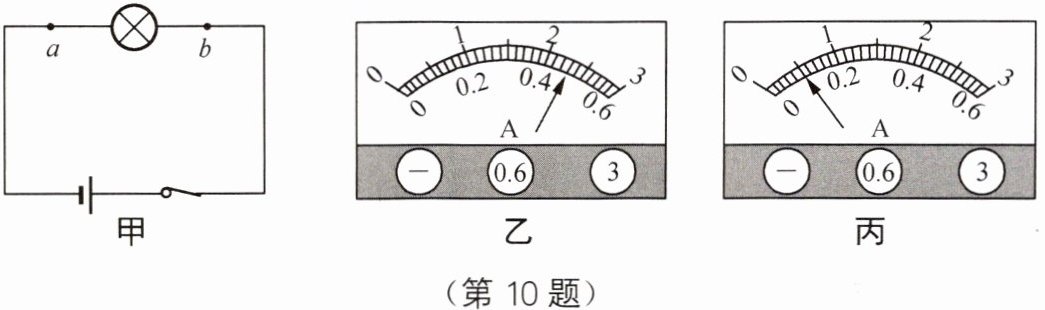

10. 小丽用有$0\sim 0.6\mathrm{A}$和$0\sim 3\mathrm{A}$两个量程的电流表探究如图甲所示电路中通过$a$、$b$两点的电流大小关系（电流大小相等）。电流表接在$a$点时，指针位置如图乙所示；电流表接在$b$点时，指针位置如图丙所示。

（1）两次测量指针的位置不同的原因是电流表所选用的量程不同。
（2）电路中的实际电流以乙（选填“乙”或“丙”）表的读数为准，这是因为量程小、分度值小,测量结果更准确。
（3）电路中的实际电流是0.46$\mathrm{A}$。

答案：
(1)电流表所选用的量程不同　
(2)乙　量程小、分度值小,测量结果更准确　
(3)0.46
