《2025年能力素养与学力提升九年级物理上册苏科版》

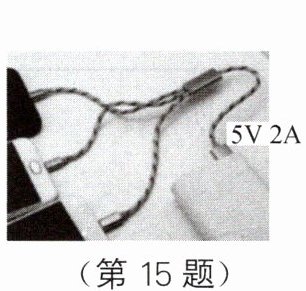

15. 如图所示是使用一根三合一充电线同时给三部手机充电的情景。正在充电的三台手机是并联(选填“串联”或“并联”)的,拔掉两部手机,剩下的那一部正在充电的手机获得的电压不变(选填“变高”“不变”或“变低”)、电流不变(选填“变大”“不变”或“变小”)。

答案： 并联 不变 不变

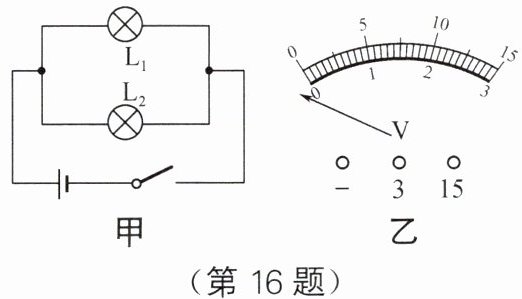

16. 小阳同学设计了如图甲所示电路图探究并联电路的电压规律。当开关闭合时,电压表出现了如图乙所示情况,其原因是电压表正负接线柱接反了；正确连接电路后,若测得$L_1$两端的电压为2.5V,则$L_2$两端的电压为2.5V。

答案： 正负接线柱接反了 2.5

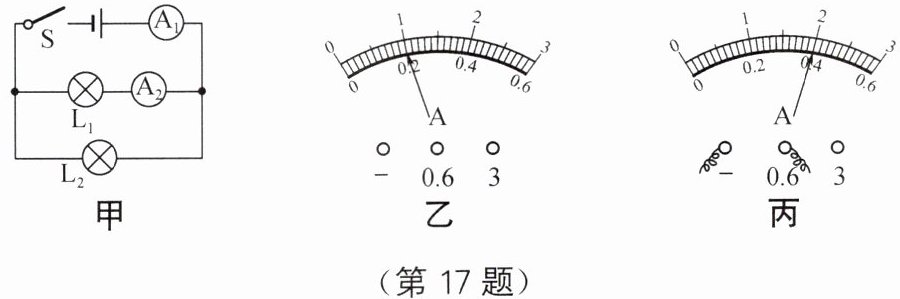

17. 如图甲所示的电路图,电源电压恒为2.8V,开关闭合时,两灯都亮,两个电流表的示数分别如图乙和图丙,判断$A_1$表(图乙)的示数是1A；通过灯$L_2$的电流大小是600mA,灯$L_2$两端的电压是2.8V。

答案： 1 600 2.8

18. 如图所示的电路,电源电压不变,闭合开关S,电流表$A_1、$$A_2$的示数分别为0.2A和0.5A,电压表的示数为3.0V。下列说法不正确的是(D)

A.电压表能测量出$L_1$两端的电压
B.电源电压为3.0V
C.通过$L_1$的电流为0.2A
D.通过$L_2$的电流为0.5A

答案： D

19. 对于同一电路中的两盏灯,下列判断正确的是(B)
A.若通过的电流相等,则一定是串联的
B.若通过的电流不相等,则一定是并联的
C.若它们两端电压相等,则一定是并联的
D.若同时亮同时灭,则一定是串联的

答案： B

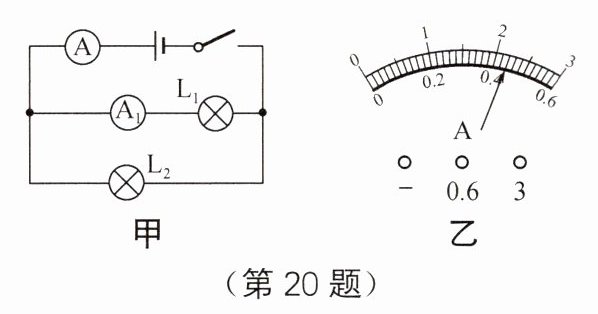

20. 如图甲所示,开关闭合后,两个电流表指针偏转均如图乙所示,则通过$L_1$和$L_2$的电流分别为(C)

A.0.44A,2.2A
B.0.42A,2.2A
C.0.44A,1.76A
D.0.42A,1.78A

答案： C
