《2025年能力素养与学力提升九年级物理上册苏科版》

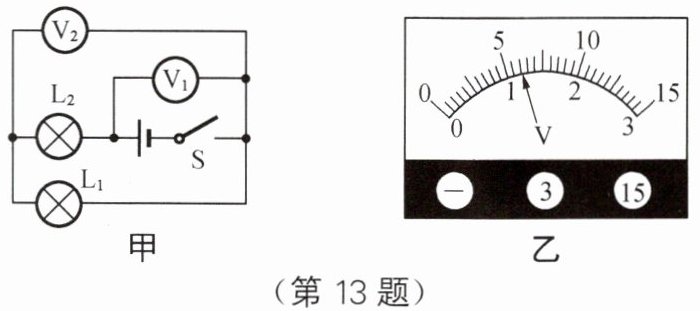

13. 在如图甲所示的电路中,当开关$S$闭合后,两个电压表的指针偏转均如图乙所示,则$L_{1}$、$L_{2}$两端的电压分别为(A)

A.$1.2\ V和4.8\ V$
B.$6\ V和1.2\ V$
C.$4.8\ V和1.2\ V$
D.$1.5\ V和3\ V$

答案： A

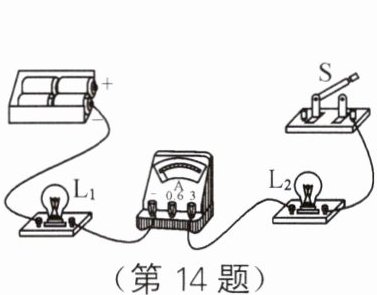

14. 如图所示,有两根导线尚未连接,请用笔画线代替导线。要求：电流表仅测$L_{1}$中的电流,开关$S仅控制L_{2}$。

答案：
如图所示

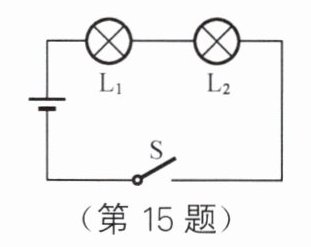

15. 如图所示是小雨同学连接的一个简单串联电路。合上开关后发现两灯均不亮,其故障原因是其中一只灯泡坏了。请你从“一根导线、一只电压表或一只电流表”中任选一种作为辅助器材,帮他设计一种找出坏灯泡的方案。

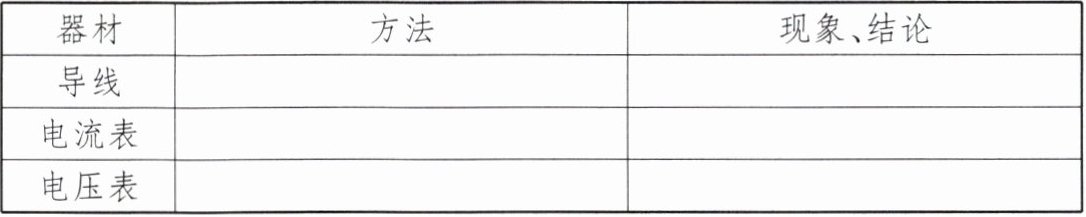

| 器材 | 方法 | 现象、结论 |
| 导线 | | |
| 电流表 | | |
| 电压表 | | |

答案： 如表所示
器材　方法　现象、结论
导线　让导线与灯$L_1$并联　$L_2$发光,则$L_1$坏了；$L_2$不发光,则$L_2$坏了
电流表　让电流表与灯$L_1$并联　电流表有示数(或$L_2$发光),则$L_1$坏了；电流表无示数(或$L_2$不发光),则$L_2$坏了
电压表　让电压表与灯$L_1$并联　电压表有示数,则$L_1$坏了；电压表无示数,则$L_2$坏了

16. 电子手表中的电流约为$1.5×10^{-6}\ A$,合$1.5× 10^{-3}$$mA$,合1.5$\muA$。某电池组是由三节干电池串联组成的,那么电池组的总电压为4.5V。

答案： $1.5× 10^{-3}$　1.5　4.5V

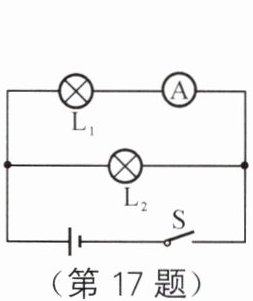

17. 如图所示,闭合开关后小灯泡$L_{1}$、$L_{2}$均正常发光,它们的连接方式是并联；过一会儿发现有一个小灯泡熄灭,而电流表的示数不变,则电路中出现的故障是$L_2$断路(或$L_2$支路某处断路)。

答案： 并　$L_2$断路(或$L_2$支路某处断路)

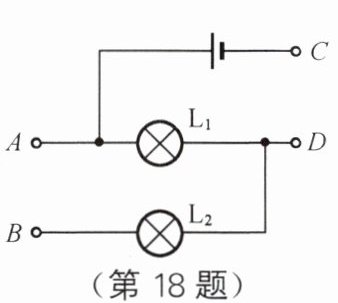

18. 如图所示,若只需灯$L_{1}$发光,则需用导线只连接C和D接线柱；若只用导线连接$B$、$C$接线柱,则灯$L_{1}$、$L_{2}$串联；若使灯$L_{1}$、$L_{2}$并联,则接线柱A和B、C和D连接。

答案： C和D 串　A和B、C和D

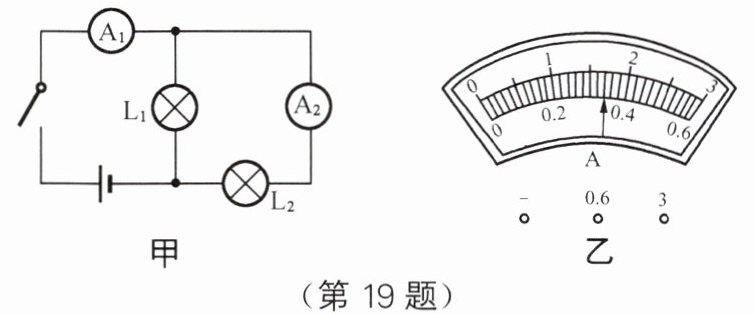

19. 如图甲所示的电路中,当闭合开关后,两个电流表的指针偏转均如图乙所示,则通过灯泡$L_{1}和灯泡L_{2}$的电流分别为1.36$A$、0.34$A$。

答案： 1.36　0.34
