《2025年能力素养与学力提升九年级物理上册苏科版》

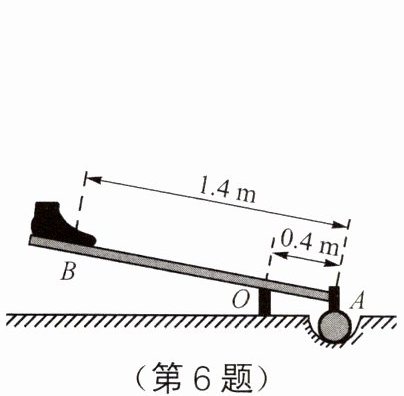

6. 如图所示的是过去农村用的舂米工具的结构示意图。O为固定转轴,A处连接着石球,脚踏杆的B处可使石球升高,抬起脚,石球会落下去击打稻谷。石球重50N,不计摩擦和杆重。
(1)脚沿与杆垂直的方向至少用力$F_1,$才能将石球抬起。$F_1$的力臂为1m,此时舂米工具是一个省力(选填“省力”或“费力”)杠杆。
(2)脚竖直向下至少用力$F_2$为20N,才能将石球抬起。$F_2$和$F_1$的大小关系为$F_2$＞$F_1。$

答案：
(1)1　省力　
(2)20　＞

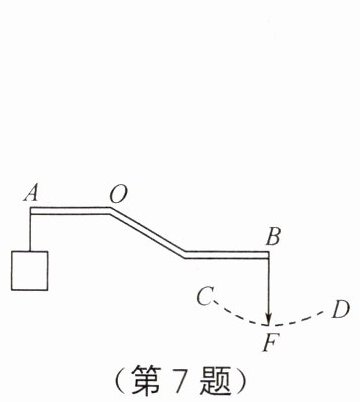

7. 如图所示为可绕O点转动的杠杆AOB,在A点悬挂一重物,B点施加一个竖直向下的拉力F使杠杆平衡。保持杠杆在原来的位置静止不动,使拉力的方向从图中所示位置绕B点沿虚线CD转动,则(B)

A.逆时针转动,F先变大后变小
B.逆时针转动,F逐渐变大
C.顺时针转动,F先变大后变小
D.顺时针转动,F逐渐变大

答案： B

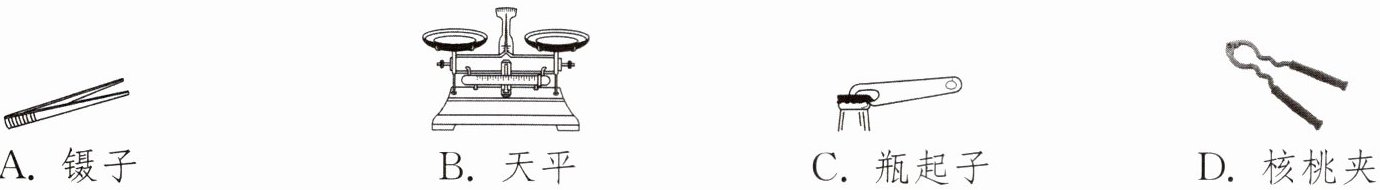

8. 下列工具属于费力杠杆的是(A)

A.镊子
B.天平
C.瓶起子
D.核桃夹

答案： A

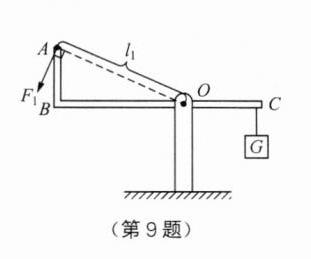

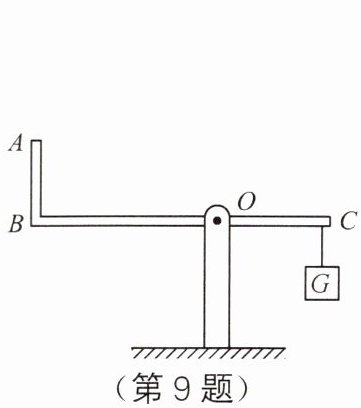

9. 请在图中画出使杠杆ABC保持图示位置平衡的最小动力$F_1$及其力臂$l_1$的示意图。

答案：
如图所示

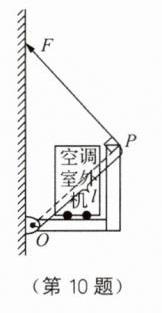

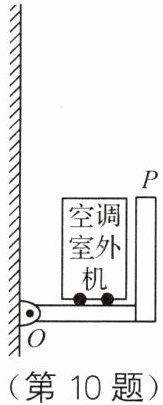

10. 如图所示是小明为新装的空调室外机设计的支架,支架可以看作杠杆,以O为支点,在支架P孔处拉一根铁线到墙上固定,要使铁线受到的拉力最小,请从P孔处画出铁线到墙的连线,并画出铁线拉力F的力臂l。

答案：
如图所示

11. 杠杆在我国古代就有许多巧妙的应用。有时人们使用动力臂比阻力臂长的杠杆是为了省力；有时却要使用费力杠杆,这是为了省距离。

答案： 省力　省距离
