《2025年能力素养与学力提升九年级物理上册苏科版》

7. 如图所示是一款“盲人水杯防溢报警器”,使用时挂在杯壁上即可,其挂扣上有两个金属触点,当杯中水位到达挂扣时,报警器会发出蜂鸣声,提示水已盛满,挂扣的作用相当于防溢报警器电路中的(D)


A.用电器
B.导线
C.电源
D.开关

答案： D

8. 在用电流表测电流的实验中,某同学错将电流表与电灯$L_{1}$并联,如图所示。当开关闭合时,电流表的示数为$0.4\ A$,若通过$L_{1}的电流为I_{1}$,通过$L_{2}的电流为I_{2}$,则(D)

A.$I_{1}= I_{2}= 0.4\ A$
B.$I_{1}= I_{2}= 0.2\ A$
C.$I_{1}= 0.4\ A$,$I_{2}= 0\ A$
D.$I_{1}= 0\ A$,$I_{2}= 0.4\ A$

答案： D

9. 下列关于串联电路的说法错误的是(B)
A.各用电器是逐个顺次地连接起来的
B.若一个用电器的内部开路,其余的用电器仍可能通电工作
C.开关可使电路中的各灯泡同时发光或同时熄灭
D.连接电路时,开关可从电池的正极或负极处接出,也可将开关接在用电器之间

答案： B

10. 如图所示,闭合开关$S$,小灯泡$L_{1}$、$L_{2}$均不亮,电流表的示数为$0$。若故障只有一处且发生在灯泡$L_{1}或L_{2}$上,下列方法能够检测出故障的是(D)


A.将电流表改接在灯泡$L_{1}$、$L_{2}$之间
B.将开关$S改接在L_{1}$、$L_{2}$之间
C.将电流表并联接在开关$S$或电源两端
D.将电流表并联接在$L_{1}或L_{2}$两端

答案： D

11. 如图所示是简化的玩具警车的电路图,下列说法正确的是(B)

A.开关$S_{1}$控制整个电路
B.电动机与小灯泡工作时互不影响
C.电动机与小灯泡工作时两端的电压不相等
D.开关$S_{1}$、$S_{2}$都闭合时,电动机与小灯泡是串联的

答案： B

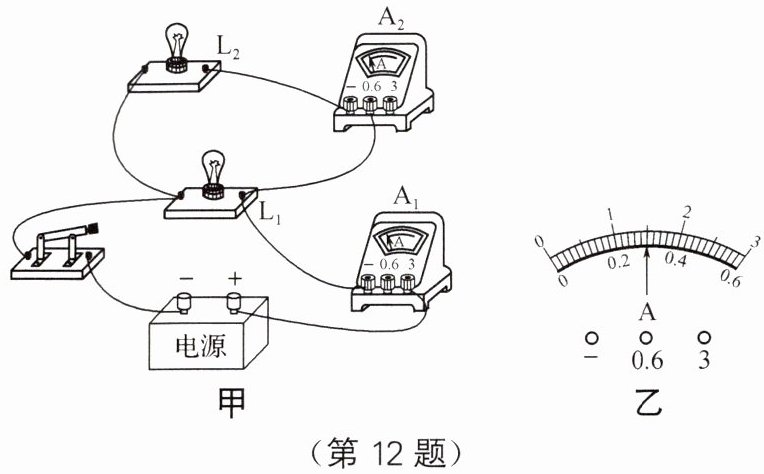

12. 如图甲所示电路,闭合开关后灯$L_{1}$、$L_{2}$均发光,电流表$A_{1}$、$A_{2}$的示数都如图乙所示,下列说法中(B)

① 通过灯$L_{1}的电流是1.2\ A$
② 通过灯$L_{1}的电流是1.5\ A$
③ 通过灯$L_{2}的电流是1.2\ A$
④ 通过灯$L_{2}的电流是0.3\ A$
A.只有①③正确
B.只有①④正确
C.只有②④正确
D.只有②③正确

答案： B
