《2025年能力素养与学力提升九年级物理上册苏科版》

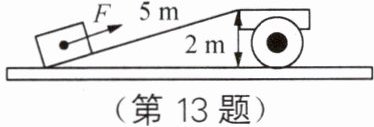

13. 如图所示,小明用$5m$长的长木板搭成一个斜面,帮助爸爸把一个质量为$240kg的重物搬到2m$高的卡车上。他和爸爸沿斜面共用了$1200N向上的力F$,在$1min$内将重物匀速推到车上,$g取10N/kg$。下列关于此过程中的说法正确的是(C)
- A. 他们对重物做了$480J$的功
- B. 他们做功的功率为$80W$
- C. 斜面的机械效率为$80\%$
- D. 使用斜面可以省力,也可以省功

答案： C

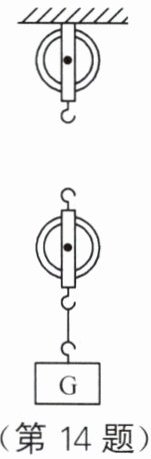

14. 用如图所示的滑轮组提升重物,要求绳子自由端移动的速度是物体上升速度的$2$倍,请在图上画出绕线。

答案：
如图所示

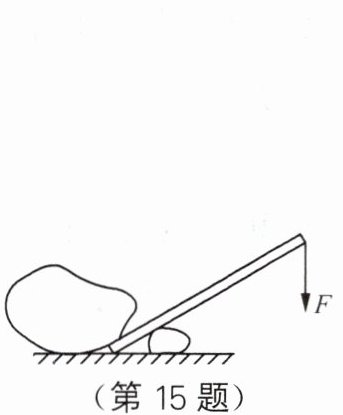

15. 如图所示是用木棒撬石块的示意图,请在图中用小黑点标出支点,用字母$O$表示,并画出动力$F的力臂l$。

答案：
如图所示

16. 图中杠杆$OA可以绕O$点转动。要使杠杆在图示位置平衡,画出阻力臂和最省力时作用力的方向。

答案：
如图所示

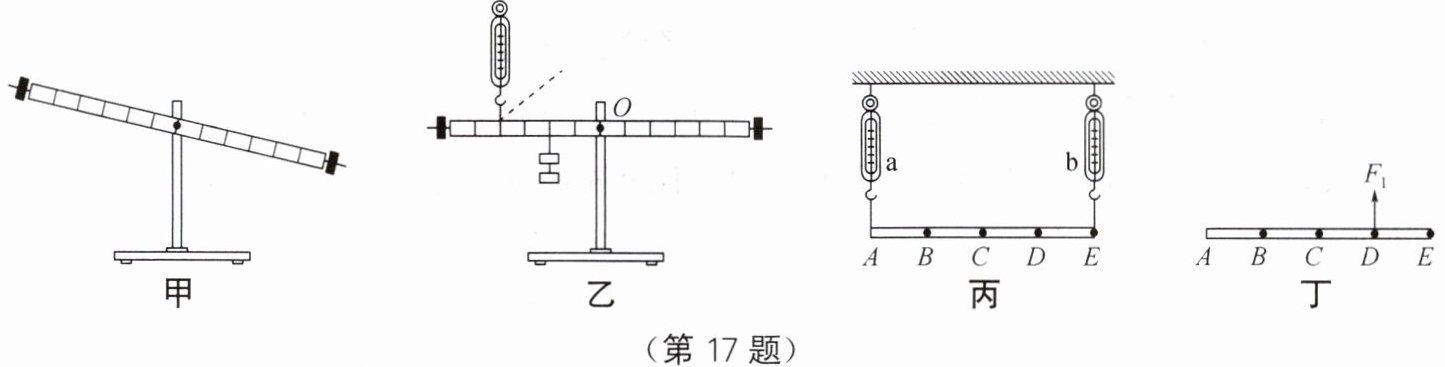

17. 如图所示,在探究“杠杆的平衡条件”实验中：
实验前,杠杆的位置如图甲所示,应将平衡螺母向左移动使杠杆在水平位置平衡,目的是便于测量力臂。

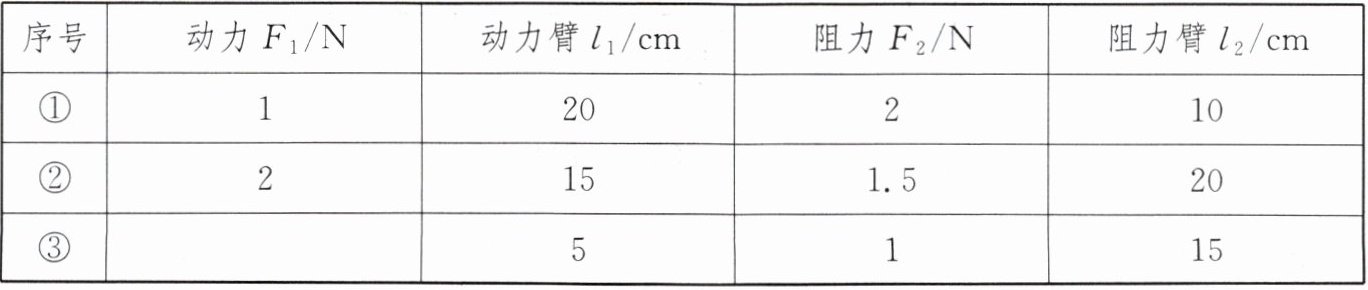

第一小组实验数据如下表,漏填的数据应为3$N$。

|序号|动力$F_{1}/N$|动力臂$l_{1}/cm$|阻力$F_{2}/N$|阻力臂$l_{2}/cm$|
|①|$1$|$20$|$2$|$10$|
|②|$2$|$15$|$1.5$|$20$|

|③|______|$5$|$1$|$15$|
如图乙所示,第二小组某次实验弹簧测力计处于竖直方向时,其示数稍稍超过量程为了完成实验,下列方案可行的是(D)(填字母)。
- A. 钩码的数量适当增加
B. 钩码的位置适当向左平移
C. 弹簧测力计转到图中虚线位置
D. 弹簧测力计位置适当向左平移
如图丙,实验结束后小华用弹簧测力计$a$、$b$吊在质量分布不均匀的木条两端,保持木条在水平位置平衡,其中$AB = BC = CD = DE$,$a$、$b示数分别是18N和6N$,则该杠杆的重力为24$N$。若将该木条放置在水平桌面上时,如图丁所示,在$D点用力将右端刚好拉起时的最小力F_{1}= $8$N$。

答案：
(1)左　便于测量力臂　
(2)3　
(3)D　
(4)24　8
