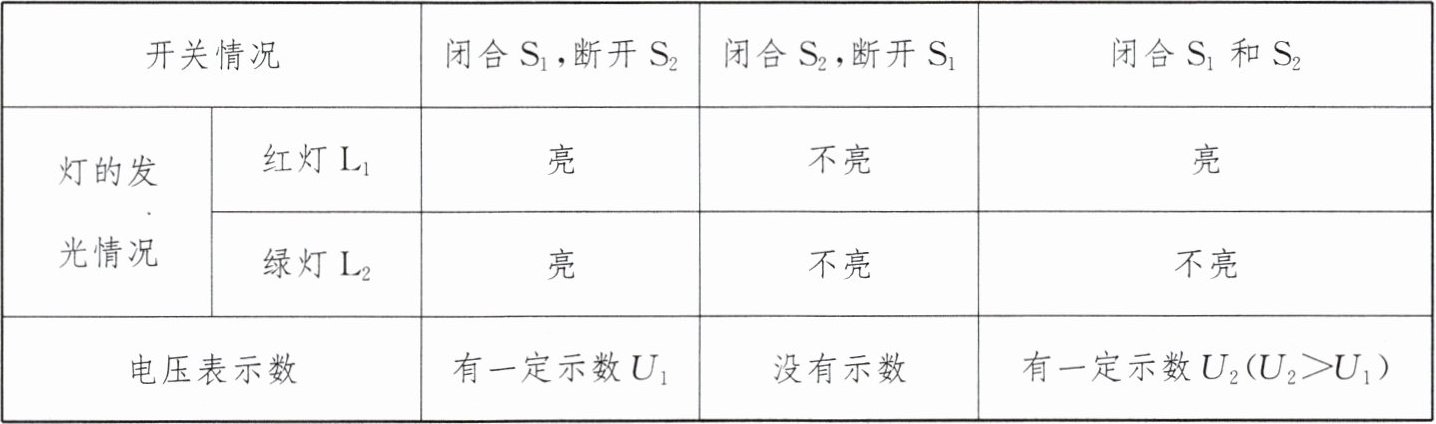

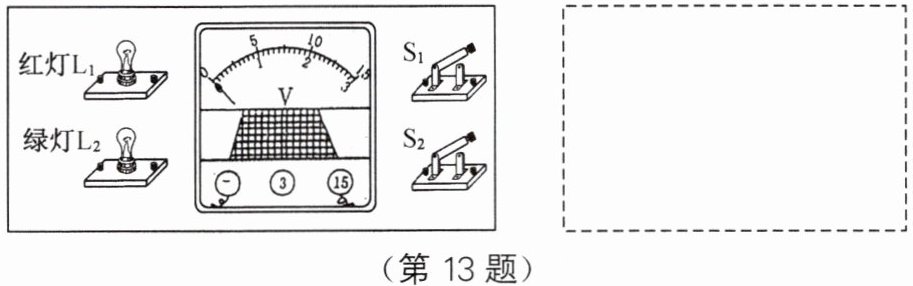

13. 小刘有一个电路盒,面板(如图所示)上有红、绿灯各一只,两个开关,一个电压表,在不打开盒子的情况下,他与其他同学一起探究盒内的电路结构。为此,他们进行了实验,实验记录如下表。根据观察到的现象在虚线框内画出电路图。


|开关情况|闭合 $ S_1 $,断开 $ S_2 $|闭合 $ S_2 $,断开 $ S_1 $|闭合 $ S_1 $ 和 $ S_2 $|
|灯的发光情况|红灯 $ L_1 $ 亮|不亮|亮|
||绿灯 $ L_2 $ 亮|不亮|不亮|
|电压表示数|有一定示数 $ U_1 $|没有示数|有一定示数 $ U_2 $($ U_2 ＞ U_1 $)|

答案：
如图所示

14. 按要求设计电路,并画出电路图。要求：开关 $ S_1 $、$ S_2 $ 都闭合,电动机转,电铃响；只闭合开关 $ S_1 $,电动机不转,电铃响；只闭合开关 $ S_2 $,电铃不响,电动机不转。

答案：
如图所示

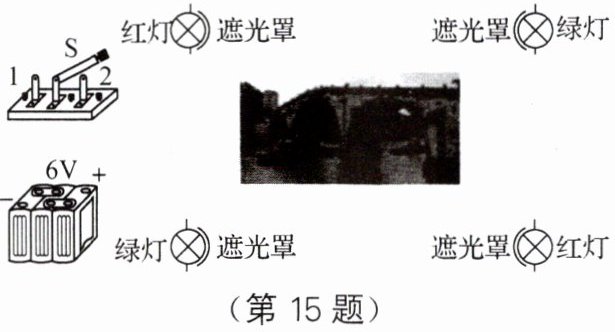

15. 京杭大运河上的古桥——拱宸桥两侧,安装了全国首个水上红绿灯,实现同一时间段内仅让船舶单向通过桥洞。图中电源电压恒为 $ 6 \, V $,四盏灯的额定电压均为 $ 6 \, V $,开关 $ S $ 中央的金属片自动与触点 $ 1 $、$ 2 $、$ 1 $、$ 2 $……接触。请以笔画线代替导线完成电路连接。

答案：

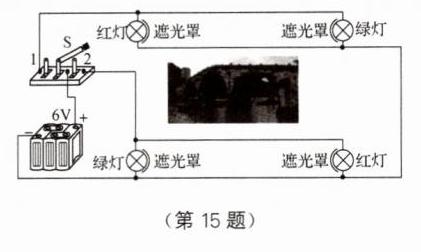

如图所示
