《2025年能力素养与学力提升九年级物理上册苏科版》

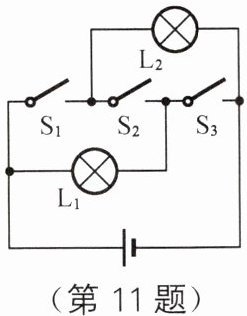

11. 如图所示,要使两灯串联,应闭合开关S₂；要使两灯并联,应闭合开关S₁和S₃；不能同时闭合开关S₁、S₂和S₃,这样电源会被短路,烧坏电源。

答案： S₂　S₁和S₃　S₁、S₂和S₃

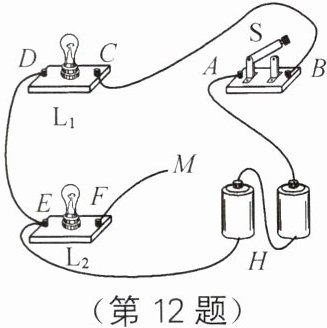

12. 在如图所示的电路中：
(1)若要使灯$L_1$与$L_2$并联,开关S只控制灯$L_1,$则线头M应接在A点上。
(2)若要使灯$L_1$与$L_2$并联,开关S同时控制灯$L_1、$$L_2,$则线头M应接在B点或C点上。

答案：
(1)A　　
(2)B　C

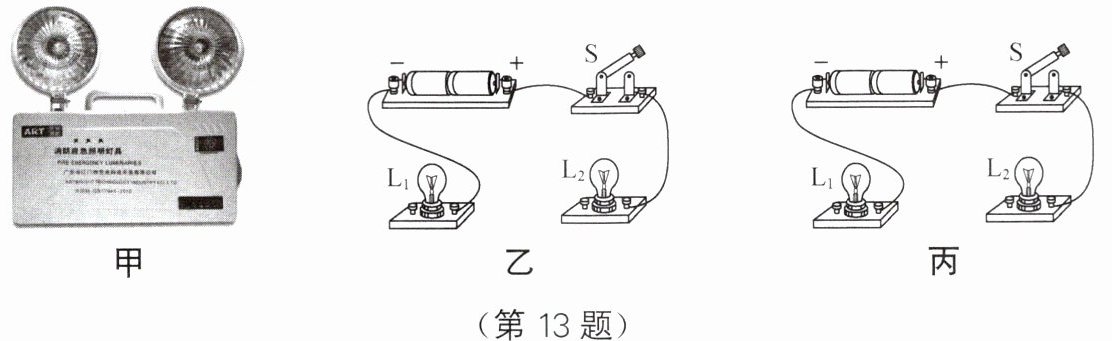

13. 小明发现学校教学楼每一层都有如图甲所示的应急照明灯,当外部电路有电时两个应急灯不亮,当外部电路停电时两个应急灯发光。小明想知道两个应急灯的连接方式,他和小华用如图乙所示的器材模拟连接了一个电路进行探究。

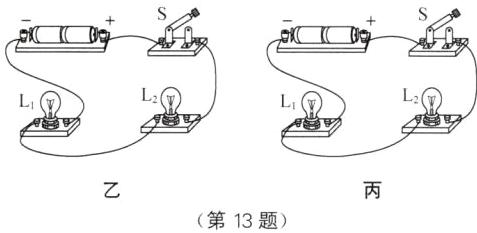

(1)请把图乙中器材连接完整,使其成为串联电路(导线不能交叉)。
(2)连接好电路后闭合开关$S,L_1、$$L_2$两灯泡都不亮。小明用手按住灯泡$L_1$时$,L_1、$$L_2$都不亮；按住灯泡$L_2$时,两灯泡都亮,松开手两灯泡又不亮,则故障是____。
(3)排除故障后,闭合开关,两灯泡同时亮。小华同学发现只拧下$L_1,$则$L_2$不亮,然后他只拧下$L_2,$发现$L_1$也不亮。这一现象说明在串联电路中____。
(4)请把图丙中器材连接完整,使其成为并联电路(导线不能交叉)。
(5)他们看到工人师傅在维修时,将应急灯中的一个灯泡拧下,另一个灯泡仍然发光,则应急灯的两个灯泡是____(选填“串联”或“并联”)的。

答案：

(1)如图乙所示
　　　　　　　　　　
(2)L₂与灯座接触不良　
(3)用电器工作互相影响　
(4)如图丙所示　
(5)并联

14. 如图所示,小明家的饮水机有两盏灯：一盏红灯、一盏绿灯,红灯亮、绿灯不亮表示水还没有开；红灯熄灭、绿灯亮起来表示水开了,其实这两盏灯是由两个温控开关$S_1、$$S_2$控制的。那么,当水开后,温控开关的开闭情况是 (A)

$A. S_1$闭合$,S_2$断开
$B. S_1$断开$,S_2$闭合
$C. S_1,S_2$都断开
$D. S_1,S_2$都闭合

答案： A
