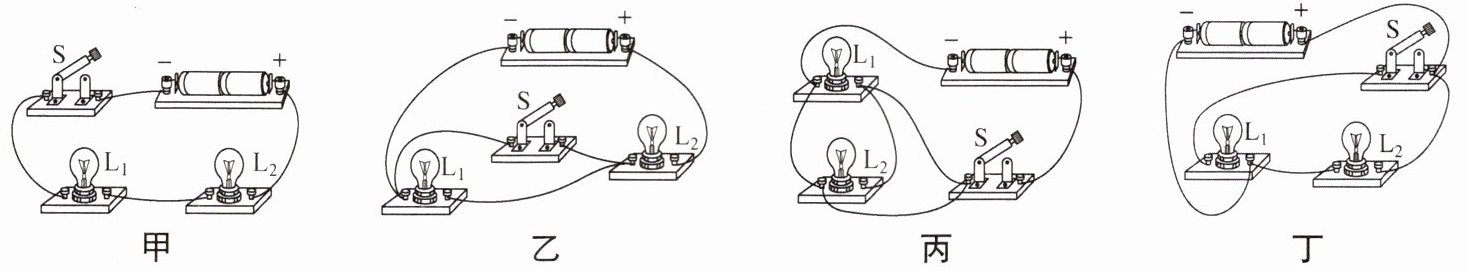

15. 如图所示,实验小组的同学连接了四个电路来探究开关的控制作用,下列判断正确的是 (D)

A.甲电路中,开关S只控制$L_1$
B.乙电路中,闭合开关S,两灯都亮
C.丙电路中,闭合开关$S,L_1$亮$,L_2$不亮
D.丁电路中,断开开关$S,L_1$不亮$,L_2$亮

答案： D

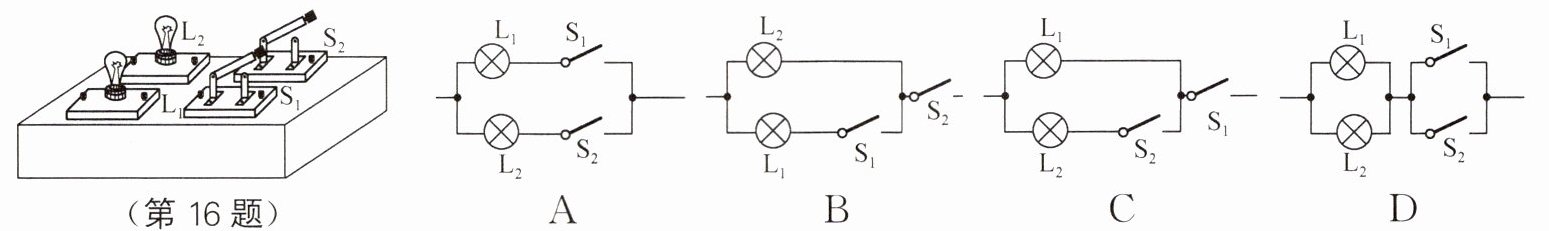

16. 如图所示的密闭电盒,其表面可见的两个开关$S_1、$$S_2$及两盏灯$L_1、$$L_2$与内部元件组成电路。进行了如下操作：只闭合$S_1,$只有灯$L_1$发光；再闭合$S_2,$两灯都发光；再断开$S_1,$两灯都熄灭。下列部分电路的连接方式符合上述现象的是 (C)

答案： C

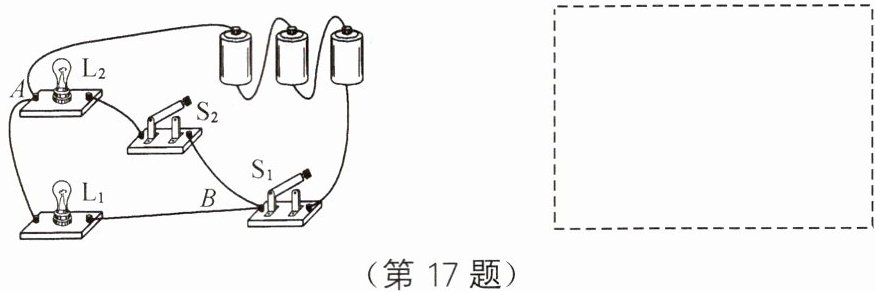

17. 如图所示,按图中电路元件连成的实物电路,在虚线框内画出对应的电路图。

答案：
如图所示
　　　　　　　　　　

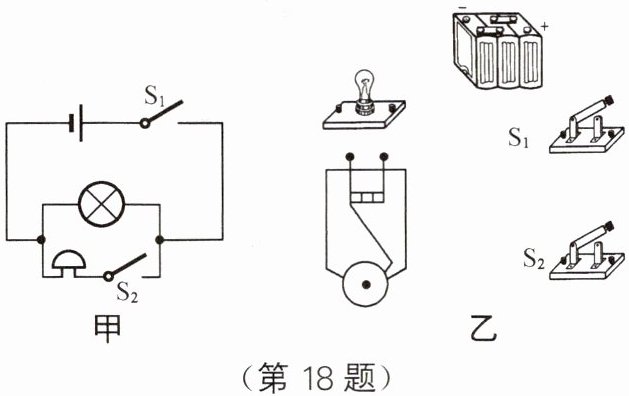

18. 用笔画线表示导线,按照图甲所示的电路图,将图乙中各元件连接起来。(导线不允许交叉)

答案：
如图所示
