《2025年能力素养与学力提升九年级物理上册苏科版》

3. 如图所示的电路中,只闭合开关 $ S_2 $ 时,灯 $ L_1 $ 和 $ L_2 $ 是串联的；只断开开关 $ S_2 $ 时,灯 $ L_1 $ 和 $ L_2 $ 是并联的；如果同时闭合 $ S_1 $、$ S_2 $、$ S_3 $,电路将发生短路。

答案： 串；并；短路

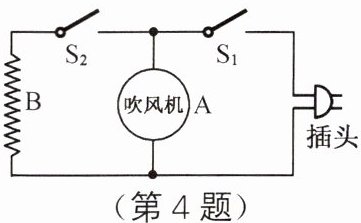

4. 如图所示是一把既能吹冷风又能吹热风的电吹风简化电路图,图中 $ A $ 是吹风机,$ B $ 是电热丝。将插头插入插座,当开关 $ S_1 $、$ S_2 $ 同时闭合,电吹风吹出的是热风；若只闭合开关 $ S_1 $,电吹风吹出的是冷风。

答案： 热；冷

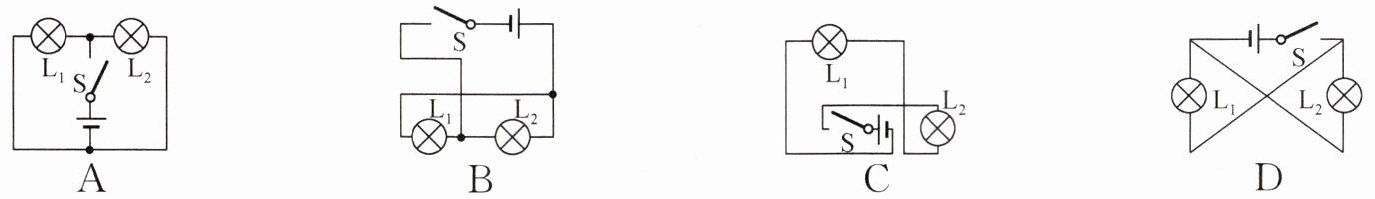

5. 如图所示,下列电路中,开关 $ S $ 闭合时,$ L_1 $、$ L_2 $ 两灯串联的是(C)

答案： C

6. 下列关于电路连接的说法正确的是(D)
A.圣诞树上的小彩灯是用并联的方法连接起来的
B.控制交通的红灯、黄灯、绿灯之间是串联的
C.电灯和控制它的开关是并联的
D.家庭电路中的各种家用电器是用并联的方式连接的

答案： D

7. 教室里有两盏电灯,去掉其中任意一盏灯泡,另外一盏电灯仍能继续发光,则这两盏灯(B)
A.一定是串联
B.一定是并联
C.可能是串联,也可能是并联
D.无法判断

答案： B

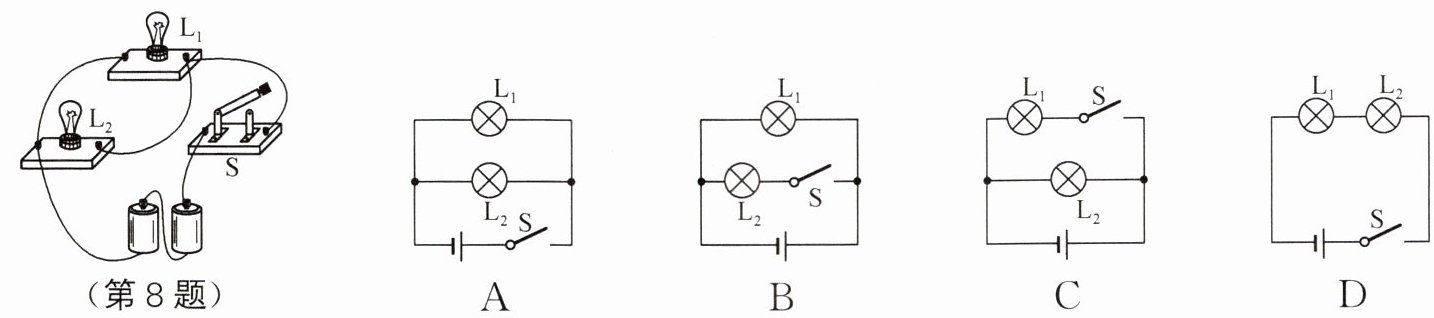

8. 下列四个电路图中与如图所示的实物图对应的是(A)

答案： A

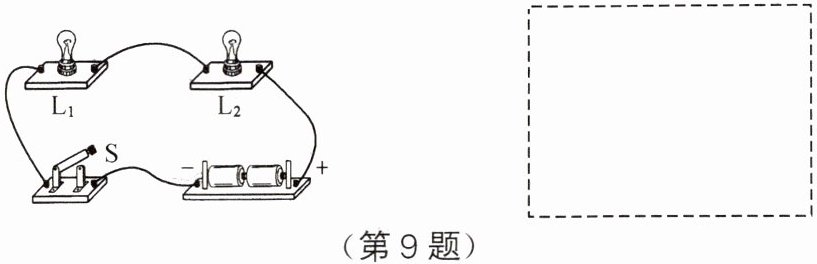

9. 根据下面的实物图,在右边的虚线框内画出电路图。

答案：
如图所示
