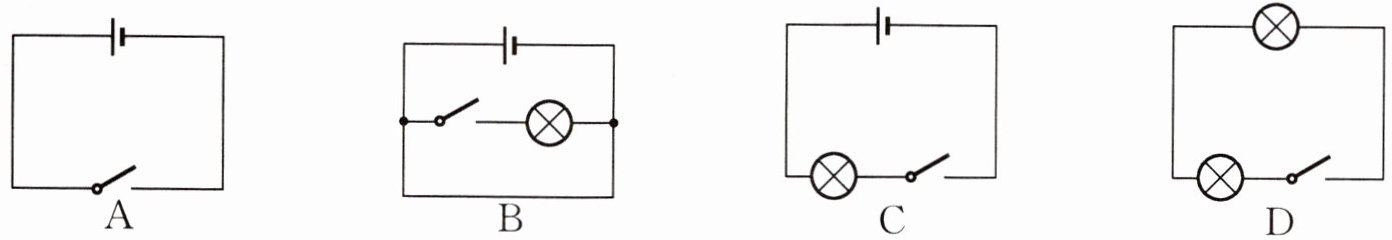

5. 在如图所示的电路中，电路组成正确的是（C）

答案： C

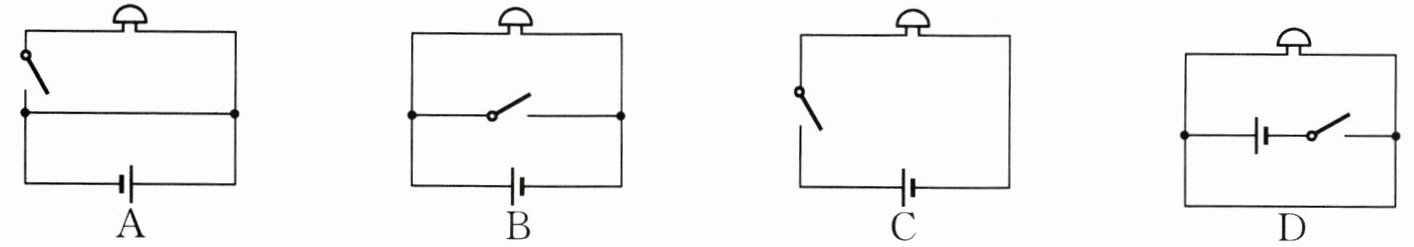

6. 在如图所示的电路中，闭合开关后电铃能响的电路是（C）

答案： C

7. 在连接电路的过程中，下列步骤中不必要的是（B）
A.开关应是断开的
B.连接电路时，一定要从电源正极出发，直至电源负极
C.为保证各连接点接触良好，各接线柱要顺时针拧紧
D.连接完毕后，要仔细检查电路连接是否正确，不允许发生短路

答案： B

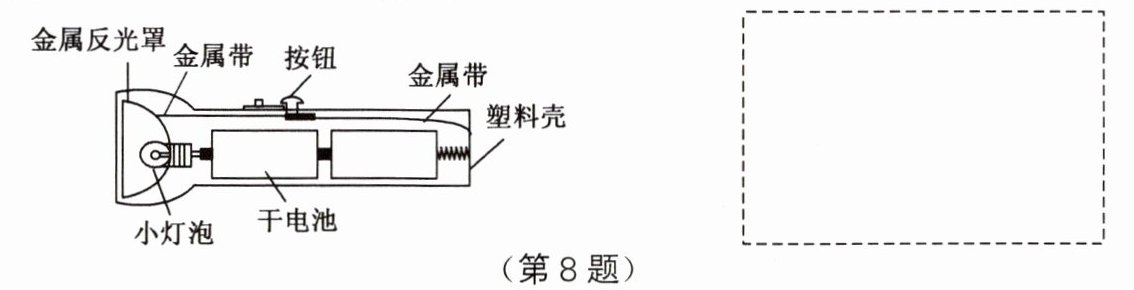

8. 如图所示是家用手电筒的剖面图，在手电筒的电路中，干电池是它的电源，按钮是它的开关，小灯泡是它的用电器，金属带是它的导线，请画出它的电路图。

如图所示

答案：
干电池　按钮　小灯泡　金属带　如图所示

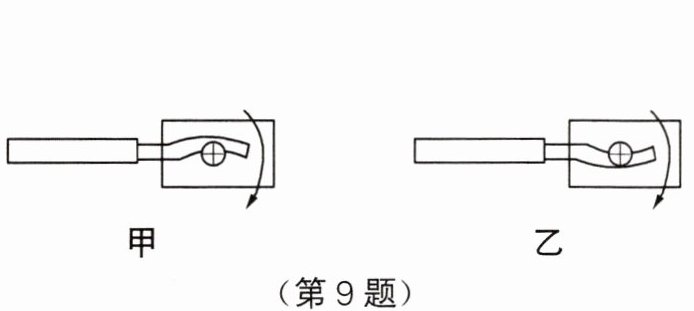

9. 如图所示是两种硬导线与螺钉压按式接法（箭头方向表示拧紧螺钉的方向），其中不容易造成接触不良的是甲（选填“甲”或“乙”）。

答案： 甲

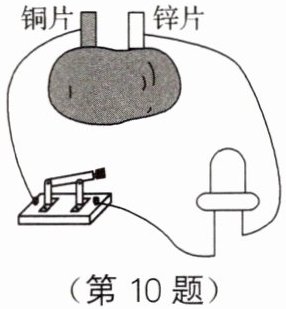

10. 如图所示，小胡同学将铜片和锌片分别插入土豆中，用导线与发光二极管相连，发光二极管竟然亮了起来。图中插有铜片和锌片的土豆相当于电路中的电源，插有铜片和锌片的土豆在使用的过程中将化学能转化为电能。

答案： 电源　电

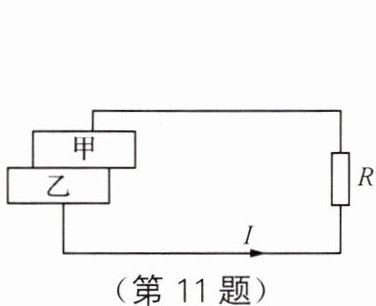

11. 如图所示，甲、乙两种纳米材料相互摩擦后，甲的上表面和乙的下表面分别聚集了不同性质的电荷，将甲、乙接入电路后产生电流，则甲、乙整体上相当于电路中的电源（填元件名称）；摩擦过程中，甲、乙的机械能转化为电能。这一原理为更好地开发利用海洋蓝色能源提供了新的可能。

答案： 电源　电
